介绍 MetroLink 技术部署
继 MetroLink 成功部署 Lansitec 的 B011 头盔灯 为了保障地下作业工人的安全，下一步合乎逻辑的做法是进行技术故障分析。本案例研究探讨了 MetroLink 如何依靠以下技术在地下实施全栈定位基础设施： 蓝牙 5.1 到达角（AoA） 技术， 宏/太阳能网关， 和 基于LoRaWAN的回程 提供无缝、实时的位置跟踪系统。
通过融合准确性、电池效率和连接弹性，MetroLink 的系统证明了 蓝牙 AoA 与 LoRaWAN 的结合 是一个 强大且可扩展的架构 适用于复杂的地下环境，包括地铁基础设施。
核心组件
B011 头盔灯
B011 是主要的可穿戴设备，选择它的理由如下：
- 蓝牙 5.1 AoA 支持
- 1200mAh可充电电池 （以 0.5 秒为间隔，运行时间为 1 年）
- IP66 防护等级
- 可选 蜂鸣器 用于音频警报和工人召回
- 可调广告间隔：100ms 至 10s
- 重量：仅 90 克 — 非常适合头盔安装
这些信标会持续广播定位数据包。当周围配备 AoA 天线阵列的网关接收到这些数据包时，它们会启用二维三边测量来估算精确位置。
宏蓝牙网关（LoRaWAN）
安装间隔 80–100米 在隧道内，这些网关：
- 从附近的信标接收 BLE 数据包（视线范围内约 100-150 米）
- 使用 AoA天线阵列 计算信号方向
- 通过以下方式将位置数据转发到 LoRaWAN 服务器 长距离上行链路
- 特征 38,000mAh电池，提供3至5年的自主运行
- 符合 IP66 等级，适用于地下条件的工业级

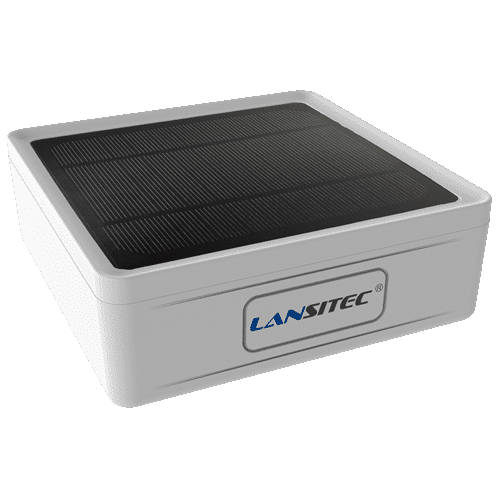

室内和太阳能蓝牙网关
- 室内网关：安装在技术室、仓库、控制中心（PoE 供电、天花板安装）
- 太阳能网关：用于隧道入口处和服务场地面
- 配备 5300mAh太阳能充电电池
- 设计用于 连续运行即使在阴天条件下
- 像宏网关一样通过 LoRaWAN 进行报告
LoRaWAN 网络
LoRaWAN 基础设施是通信流程的支柱：
- 从所有网关提供低功耗、长距离上行链路连接
- 使用 AES-128 加密
- 操作于 AU915 遵守区域法规
- 集中数据路由至 MetroLink 的控制系统，用于可视化、警报和分析
蓝牙 AoA 定位：工作原理
蓝牙到达角 (AoA) 是 MetroLink 精确地下工人追踪的关键技术。
它的实际运作方式如下：
- B011 信标 每隔一段时间（例如每500毫秒）发射一次蓝牙信号。
- 至少两个支持 AoA 的网关 同时接收信号。
- 每个网关计算 角度 信号通过其天线阵列到达。
- 该系统通过叠加来自多个网关的角度来确定信标的位置。
- 该位置通过 LoRaWAN 发送到控制中心。
达到的定位精度：
- 平均的： 1.5–3米
- 在最佳隧道几何形状下：高达 1米
- 在拥挤区域（例如路口）：由于信号反射，距离约为 3.5 米
部署规划
信号勘测与覆盖测绘
在全面推出之前，MetroLink 的技术团队对整个隧道进行了 射频勘测 使用演示信标和信号嗅探器来：
- 识别高反射区域（金属格栅、弧形墙壁）
- 优化网关间距（在曲线/交叉口处更紧密）
- 确保 冗余 （每个区域有 3 个网关用于三角测量）
典型的网关布局：
- 直隧道：每80-100米1条
- 交汇区：每隔 50 米设置 3 个三角形区域
- 紧急逃生井：地面上的 1 个太阳门
部署阶段
第一阶段：中央环路试点
- 12公里测试路段
- 向现场技术人员发放 50 个信标
- 部署了40个宏网关
- 在 3 个地面门户测试太阳能装置
结果：
- 95% 位置覆盖
- 3米精度中值
- 跌倒检测试点项目测试结果呈积极反馈
第二阶段：全网推广
- 发放400个头盔信标
- 已安装 325 个宏网关
- 45 个室内网关放置在车站和枢纽
- 30个用于外部访问区域的太阳能网关
数据流与平台集成
- 信标发射 → 网关接收 (AoA)
- 网关计算位置并加密有效载荷
- LoRaWAN 网关上行链路
- 范围：即使在城市环境中也能达到 1.5-2 公里
- 上行速率：每5秒1个定位包（可配置）
- 中央服务器接收并解码有效载荷
- 控制室操作员的观点：
- 人员实时地图
- 地理围栏状态
- 警报（跌倒、SOS、区域违规）
- 设备位置（通过集装箱追踪器）
数据通过 API 桥输入到 MetroLink 的 SCADA 兼容仪表板。
主要挑战和解决方案
|
挑战 |
解决 |
|---|---|
|
狭窄隧道中的信号反射 |
额外网关密度+自适应三角测量 |
|
天花板安装装置的电池接入 |
所有选定的设备 3-5 年电池 |
|
工人采用 |
简单的即插即用设计；无需用户体验学习 |
|
高密度信标碰撞 |
按地点错开广告间隔 |
系统安全性和弹性
- 加密：蓝牙和 LoRaWAN 层上的 AES-128
- 故障保险:
- 本地缓存：如果连接失败，网关将存储 40 个最近位置
- 即使在上行链路暂时中断的情况下也能使用 SOS 按钮
- 车辆行驶测试 （无线固件）：网关和信标支持远程更新
经验教训
微调 AoA 算法
MetroLink 与 Lansitec 的工程师合作：
- 根据隧道曲率校准天线
- 调整算法以补偿反弹干扰
- 使用 过滤 RSSI + AoA 融合以提高边缘精度
基础设施冗余不容商榷
双层覆盖（AoA + 回退区域三角测量）确保即使节点发生故障也能确定工人的位置。
网关电池规划很重要
需要宏网关 维护频率较低但电池建模至关重要，包括基于温度的消耗率模拟。
未来扩展：技术计划
MetroLink 的路线图包括：
- 边缘 AI 模块 在网关处进行本地异常检测
- 温度传感器 用于火灾安全警报的信标
- 特定区域警报 通过蜂鸣器反馈（例如进入危险区域）
- 承包商 Beacon 池：具有到期协议的临时信标发布系统
结论
MetroLink 蓝牙 AoA 跟踪部署的技术成功在于 规划、设备协同和作战现实性. 通过结合 Lansitec 的 B011 头盔灯, 宏网关, 太阳能装置， 和 LoRaWAN 连接，该机构实现了不仅精确而且坚固、自主且可扩展的系统。
在当今的地铁基础设施中，安全不再是一项手动任务。 工程化、无线化、始终在线.
