Como funciona a localização da fonte sonora?

Como funciona a localização da fonte sonora?

Índice
Como funciona a localização da fonte sonora?
Como funciona a localização da fonte sonora?

O que é a tecnologia de Localização de Fonte Sonora (SSL)? A tecnologia de Localização de Fonte Sonora utiliza múltiplos sensores de áudio para captar diferentes fontes sonoras. microfones em diferentes pontos do ambiente, e medindo o sinal acústico. O som chega aos microfones em momentos diferentes. Um algoritmo é aplicado para processar o sinal acústico recebido, obtendo-se assim a direção relativa (incluindo azimute e ângulo de inclinação), a distância e outras informações do ponto de origem.

Localização da orelha humana

Quando se trata de localização da fonte sonora, é fácil pensar em como funcionam os ouvidos humanos. Os ouvidos humanos possuem capacidade de localização monoaural e bilateral. No caso da localização monoaural, a onda sonora recebida é refletida por diferentes partes da aurícula e, em seguida, entra no canal auditivo. Como a fase da onda sonora direta varia ao atingir o ouvido, ela interfere na aurícula e produz um efeito auditivo especial, chamado efeito auricular. Combinado com a rotação da cabeça, a localização da fonte sonora pode ser percebida.

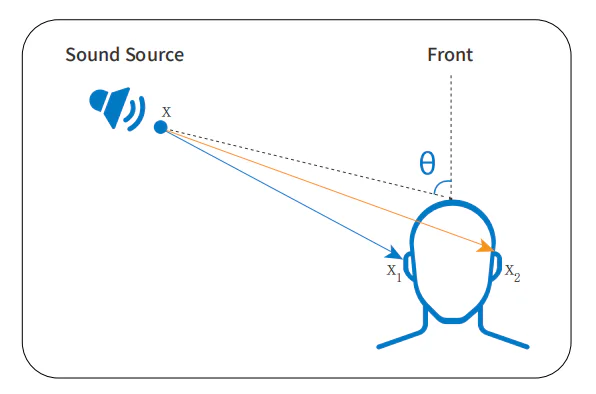

Figura 1. Localização da fonte sonora no ouvido humano
Figura 1. Localização da fonte sonora no ouvido humano

Na localização binaural, o sinal recebido no ouvido esquerdo e no ouvido direito apresenta uma Diferença de Tempo Interaural (ITD) e uma Diferença de Nível Interaural (ILD). O posicionamento é baseado na ITD e na ILD para a localização sonora específica. A determinação do azimute horizontal pode ser expressa matematicamente como um problema de estimativa de direção acústica bidimensional, conforme ilustrado na Figura 1.

A informação de ITD (diferença de tempo interaural) tem um efeito melhor na estimativa de azimute em frequências médias e baixas, enquanto a informação de ILD (diferença de distância interaural) tem um efeito melhor na estimativa de azimute em frequências altas. Combinando isso com o efeito da aurícula, a rotação da cabeça e o efeito de prioridade, teremos uma compreensão mais ampla e precisa do ângulo, da distância e de outras informações sonoras.

Método de posicionamento ultrassônico

Método de posicionamento ultrassônico

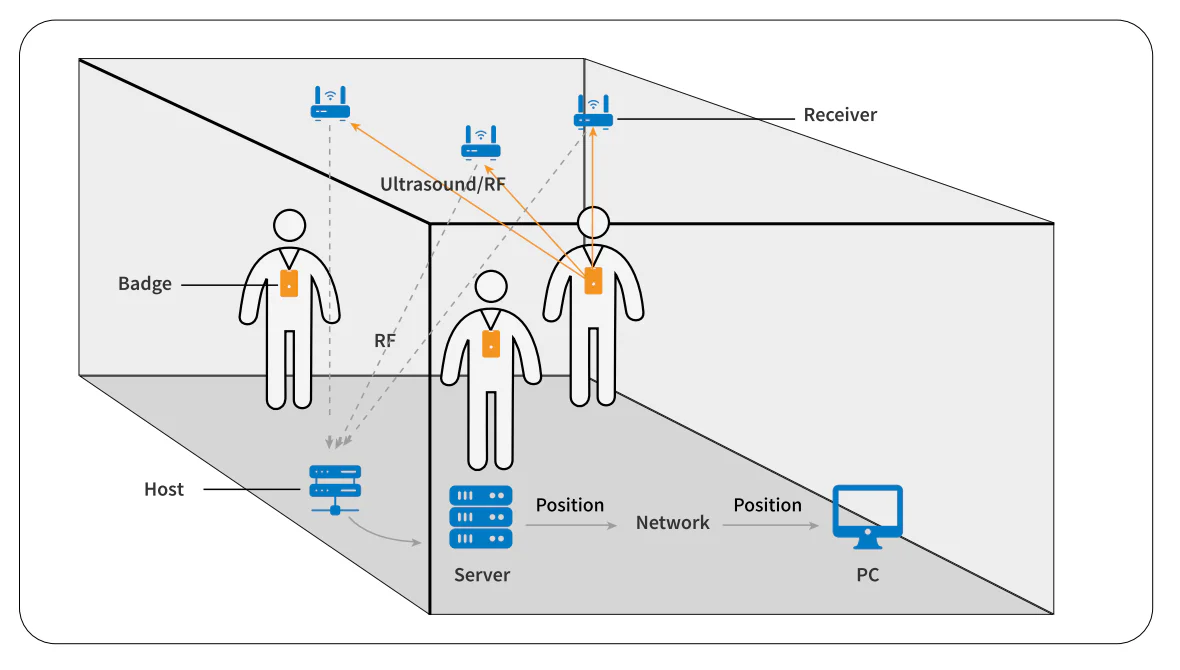

Figura 2. Método de posicionamento ultrassônico

O posicionamento ultrassônico adota principalmente métodos de medição de distância por reflexão e determina a posição do objeto por meio de posicionamento multilateral e outras metodologias. O sistema consiste em um transmissor e vários receptores. O transmissor é posicionado sobre o alvo a ser medido. Os receptores são colocados em locais fixos dentro do sistema. Para estabelecer a posição, o transmissor emite sinais da mesma frequência para o receptor. Após ser recebido pelo receptor, o sinal é refletido de volta para o transmissor. A distância é calculada com base na diferença de tempo entre o eco e a onda transmitida para determinar a posição.

A localização de fontes sonoras pode ser usada para detecção de navios e veículos, localização das principais fontes de ruído em máquinas (como motores, automóveis e aeronaves), seleção de alvos, supressão de interferências em equipamentos de comunicação ou reconhecimento de voz e monitoramento do estado de sistemas mecânicos.

Além disso, devido à capacidade de estimar a intensidade da fonte e as informações do campo sonoro, os métodos de localização de fontes sonoras têm sido amplamente utilizados no projeto acústico de equipamentos de áudio e sistemas de teatro, na medição sem contato de vibrações e em sistemas de áudio de realidade virtual. Com o desenvolvimento do metaverso, do aprendizado de máquina, da computação em nuvem e da eletrônica integrada em chip, a tecnologia de localização de fontes sonoras apresenta perspectivas de aplicação cada vez mais amplas.

Vantagens do posicionamento ultrassônico

  • Alta precisão, com margem de erro de até um centímetro.
  • Estrutura relativamente simples, com certa penetrabilidade.
  • Forte capacidade anti-interferência

Desvantagens do posicionamento ultrassônico

  • Alta atenuação, não adequado para situações de grande escala.
  • O alcance da reflexão é bastante afetado pelo efeito de múltiplos caminhos e pelas limitações da linha de visão.
  • Investimento significativo em instalações de hardware

Aplicações de posicionamento ultrassônico

  • Amplamente integrado em canetas digitais
  • mineração offshore e fins militares
  • Posicionamento em ambientes internos: posicionamento de objetos em oficinas não supervisionadas

Explore o Whitepaper: Introdução aos Princípios Básicos da Tecnologia de Posicionamento
