Un fornitore di servizi logistici di terze parti (3PL) di livello 1 ha ridotto le svalutazioni annuali per perdite di pallet di 86 % e ridotto il chilometraggio dei carrelli elevatori 27 % dopo aver equipaggiato ogni pallet con Beacon Bluetooth Lansitec che cooperano come una rete auto-riparante. “Leader” esterno fari inoltrare gli ID degli interni fari A SocketSync Portale E Macro Gateway Bluetooth, che trasporta carichi utili compressi su LoRaWANIl sistema alimentato a batteria necessario nessuna connessione Ethernet e nessun rifacimento della rete elettrica, raggiungendo il rimborso in sette settimane.
Profilo del cliente e sfida nel monitoraggio dei pallet
Il cliente gestisce un magazzino a temperatura ambiente di 40.000 m², con una movimentazione di circa 8.000 pallet al giorno. Le pile sono ordinate in serie di quattro e l'avvolgimento avviene con pellicola termoretraibile metallizzata, bloccando regolarmente i segnali BLE diretti, quindi i tag singoli soluzioni lasciava punti ciechi; i pallet fuori posto costavano più di 28.000 € all'anno in ammortamenti e ore di lavoro.
Soluzione Lansitec per la visibilità del tracciamento dei pallet
| Strato | Dispositivo/i consigliato/i | Perché è compatibile con il tracciamento dei pallet e la rete Bluetooth |
| Nodi Beacon/mesh (su ogni pallet) | B005 Faro Bluetooth – IP68, 2 × CR2477 (≈ 5 anni a 0,5 s di anticipo), –20 … +4 dBm, sensore AoA e di temperatura opzionale. | Abbastanza robusto per carrelli elevatori e termoretraibile, l'alloggiamento IP68 garantisce zero manutenzione anche all'interno della termoretraibile• La batteria di grandi dimensioni supporta frequenti ritrasmissioni mesh, durata di 5 anni con doppia CR2477 (2000 mAh)• Aggiornamento AoA pronto se il magazzino aggiunge in seguito AoA lato gateway per precisione a livello di zona1 |
| Segnale di bordo/uscita (all'esterno di ogni pila di pallet) | Stesso B005, configurato come nodo “mesh-border” – aggrega periodicamente gli ID dall’interno fari e li trasmette. | Nessun SKU aggiuntivo: solo un profilo firmware diverso (relè + LoRaWAN • Portata in linea di vista di 150 m e TX regolabile da –20 a +4 dBm per l'igiene RF |
| LoRaWAN + Backhaul mesh BLE | Gateway Bluetooth SocketSync (plug-in) per corridoi densamente scaffalati; Gateway Bluetooth Macro per aree aperte e ad alta scaffalatura. Entrambi inoltrano i dati BLE tramite LoRaWAN e necessitano solo di alimentazione di rete/batteria. | “1 gateway → 1,5 km LoRa” elimina le esecuzioni Ethernet • La funzione di sincronizzazione dell'orologio consente portali invia un'epoca unificata che si diffonde attraverso la rete, così tutti fari TX nella stessa finestra di 30 ms, riducendo le collisioni RF • AC 85–305 V + batteria di backup da 300 mAh (Socket Sync) • 38 000 mAh Li-SoCl₂, IP66, –45 … +85 °C; > 500 fari / gateway (Macro)• LoRaWAN OTAA, fino a 15 ID beacon in un pacchetto SF9 |
| Cloud / WMS | Qualsiasi LNS + server applicativo (ad esempio ChirpStack + il tuo ERP/WMS) | Riceve l'ID del pallet, l'ultimo gateway visualizzato, RSSI e temperatura facoltativa; genera avvisi di "pallet mancante" o "zona sbagliata" |
Vantaggio Bluetooth Mesh
Interno fari Salto < 0,5 m attraverso prodotti densi, evitando l'attenuazione di 25-30 dB che ostacola i ricevitori diretti montati in corsia. Se il nodo terminale esposto dovesse danneggiarsi, il nodo successivo intatto si auto-promuove, in modo che il pallet non "si oscuri mai".
Architettura radiofonica a livello di pallet
Quando i cartoni formano un cubo denso di 2–3 m, i collegamenti diretti BLE → gateway si attenuano fino a –90 dBm o si interrompono.
In Rete Bluetooth, ogni B005 agisce come un staffetta; il “leader” esterno mantiene il ruolo di amico/staffetta.
Le PDU mesh contengono l'ID aziendale a 2 byte + l'UID del pallet a 4 byte.
Il portale periodico Aggiornamento orario il messaggio sincronizza tutti gli orologi interni (±100 µs), quindi i burst inoltrati appaiono come un unico gruppo di pacchetti compatto, riducendo al minimo il tempo di trasmissione LoRa.
Flusso di lavoro di distribuzione e messa in servizio per il monitoraggio dei pallet
| Fare un passo | Azione | Utensili |
| 1 | Fissare i B005 alla guida di base del pallet e su ogni secondo strato di cartone (con velcro industriale o fessura per fascette). Scansionare il codice QR/NFC per associare l'UID al pallet # nel WMS. | Applicazione per smartphone |

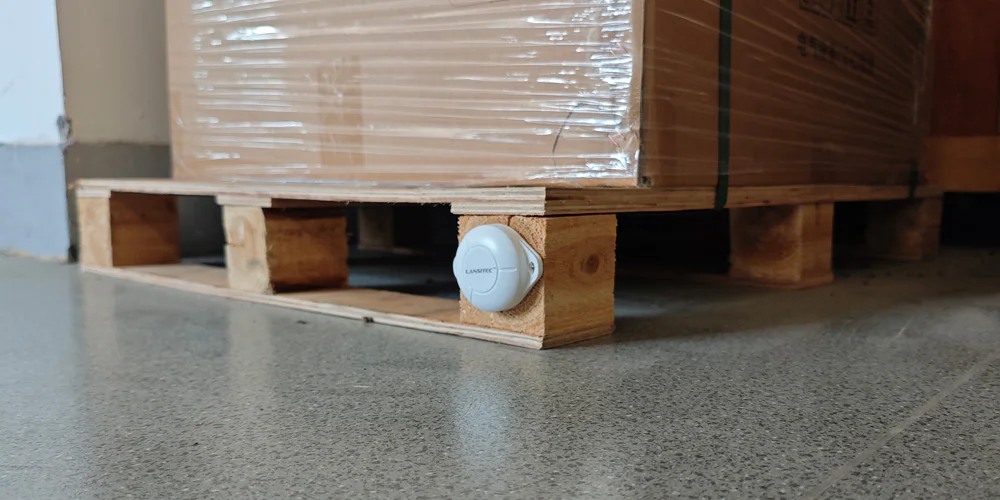

| 2 | Nella corsia di smistamento, il faro "leader" viene agganciato all'esterno dell'involucro. L'app spinge un Leader profilo (Relè = ON, Amico = ON, TxPower = 0 dBm). | OTA tramite BLE |
| 3 | Plug SocketSync portali nelle prese di estremità del corridoio; si uniscono automaticamente LoRaWAN con OTAA e pubblicano la loro etichetta GPS/corridoio. | Interfaccia utente Web |
| 4 | La mappa del magazzino popola automaticamente le icone dei pallet; i pallet che non sono stati segnalati per > X min sono evidenziati in rosso. | Dashboard WMS |
Roadmap di implementazione
1. Etichettatura - Tre B005 Beacon Bluetooth Fissaggio con velcro per pallet (due strati interni, uno esterno). La scansione QR associa l'UID del beacon all'ID del pallet nel WMS.
2. Accesso diretto al gateway – Le unità SocketSync si collegano alle prese del corridoio; le unità Macro coprono le zone high-bay dove non è presente alimentazione. Tutte portali sincronizzare i loro orologi tramite LoRaWAN e trasmette un aggiornamento mesh-time che allinea ogni beacon entro ±100 µs.
3. Flusso di dati – I nodi interni inviano annunci ogni 15 secondi; il leader aggrega, comprime e inoltra. Gateway inoltrare l'elenco, più RSSI e temperatura facoltativa.
4. Pannello di controllo – Il WMS segnala qualsiasi pallet non rilevato per > 5 minuti; i raccoglitori lo individuano in base all'ultimo gateway rilevato e all'intensità del segnale.
Distribuzione totale: 1800 pallet in tre giorni; 22 portali per una copertura completa.
Risultati misurati (primi 12 mesi)
| KPI | Prima | Dopo | Δ |
| Tempo medio di ricerca / pallet smarrito | 14 minuti | 2 minuti e 30 secondi | –82 % |
| Ammortamenti annuali dei pallet | €28 000 | €4 000 | –86 % |
| Viaggio con carrello elevatore | 52 km/giorno | 38 km/giorno | –27 % |
| Sostituzione della batteria del faro | n / a | 0 (progetto 4,8 anni) | – |
Perché proprio questa architettura?
Lo schizzo mostra diversi “"membro"” B005 fari interrato all'interno del carico e un segnalatore "guida" fissato sulla faccia esterna del pallet. Ciò potrebbe sembrare ridondante a prima vista, ma risolve tre problemi pratici che un separare l'etichetta esterna più alcuni relè montati sul corridoio non possono.
Fisica radio: le merci impilate assorbono molta energia BLE
Le merci dense (carta, liquidi, pellicola metallizzata) possono attenuare i segnali a 2,4 GHz di 25-30 dB.* Quando un pallet è composto da quattro pallet o avvolto in un foglio di alluminio, un tag sul lato opposto può essere oscurato da ogni corridoio o gateway sul soffitto. Lasciando che ogni strato interno ospiti un "salto" a bassa potenza, il pacchetto deve percorrere solo 0,3-0,5 m attraverso il carico prima di vedere di nuovo aria pulita. Il "gateway Bluetooth o bridge Bluetooth" esterno inoltra quindi il pacco. Poiché la sensibilità del ricevitore del B005 è di -96 dBm, anche due o tre brevi salti rimangono comodamente al di sopra del rumore di fondo.
Affidabilità e margine di sicurezza
Le forche dei carrelli elevatori, le cesoie per pellicole estensibili o l'impatto con le scaffalature possono tranciare un faro esposto. Se ciò separare Se il tag viene perso, il pallet diventa invisibile. Mantenendo un beacon all'esterno (per una migliore RF) e più di due all'interno (per ridondanza), l'ID continua a segnalare anche se il beacon leader è danneggiato; il successivo beacon intatto si promuove automaticamente a leader nella mesh.
Economia delle batterie pulite
UN B005 Faro Bluetooth Funziona per circa cinque anni con due celle CR2477 a 0 dBm / 0,5 s di pubblicità. Ai prezzi attuali delle celle a bottone, 1-1,50 € in più di litio garantiscono un'immunità pluriennale ai costi di ricerca e ammortamento che i magazzini medi misurano in decine di euro per pallet smarrito.
Perché i soli “pali di collegamento” montati sui corridoi non sono sufficienti
| Argomento | Solo un tag per pallet + relè di corsia | Un leader (porta/ponte) + nodi mesh interni (consigliati) |
| Copertura all'interno di pile profonde | Si basa su un percorso RF laterale; facilmente bloccabile | Garantito: i salti corti sfuggono a ogni strato |
| Identità delle risorse | Se l'etichetta esterna viene strappata, l'ID del pallet viene perso | Ogni faro sopravvissuto può ancora pubblicizzare il suo ID |
| Granularità | La staffetta di fila vede "qualcosa" presente; non riesco a dire quale degli 8 pallet manca | Ogni pallet mantiene il proprio UID, quindi WMS individua quello esatto |
| Dati del sensore (temperatura/urto) | Misura l'aria del corridoio, non il nucleo del prodotto | Interno fari misurare le condizioni che i beni vedono |
| Costo di installazione | Meno tag per pallet ma hardware e cablaggio relè più potenti | +2–3 fari per pallet; nessun cablaggio di rete aggiuntivo |
La larghezza di banda della mesh non è un collo di bottiglia
Un gateway Bluetooth macro può acquisire fino a 15 ID beacon in un singolo LoRaWAN pacchetto su SF9. La sincronizzazione temporale dal gateway consente a tutti gli interni fari trasmettere nella stessa finestra di 30 ms, quindi il traffico aggiuntivo dai nodi "nascosti" costa praticamente zero tempo di trasmissione LoRa.
In conclusione
IL fari (~10 € di hardware) su un pallet da oltre 300 € riduce i tempi di ricerca di >80 % e taglia le perdite annuali di >85 %. Se si aggiunge la possibilità di registrare la temperatura interna o gli urti durante il trasporto, il ritorno sull'investimento si ottiene molto prima della prima sostituzione della batteria.
Quindi sì, si potrebbe provare un singolo beacon esterno più relè di fila, ma in pratica, l'ombreggiatura RF dei media misti e l'abuso nel mondo reale rendono i nodi interni aggiuntivi la garanzia più semplice ed economica per pallet sempre visibili.
Impatto aziendale e punti chiave per i clienti
Con un ROI di 6,2 volte nel primo anno e un pareggio di sole sette settimane, il cliente prevede ora di estendere l'architettura mesh allo staging in uscita, consentendo la verifica del carico del rimorchio in tempo reale e la prova digitale di custodia.
Attenuazione dei battiti della maglia – le merci ricche di acqua impilate (bevande, carta) possono attenuare il BLE di 25-30 dB. I relè in pila ripristinano un percorso RF libero senza sollevare Potenza di trasmissione.
Sincronizzazione dell'orologio = utilizzo prevedibile del canale – sincronizzato fari scoppiare nello stesso intervallo di tempo, quindi uno Pacchetto LoRaWAN Supporta fino a 15 ID pallet (rientra nei limiti del ciclo di lavoro SF9). La sincronizzazione multi-gateway integrata previene le collisioni dei pacchetti e consente ai team IT di aggiungere portali senza risintonizzarsi.
Economia delle batterie – due CR2477 in un B005 (< €3) ammortizzato in cinque anni aggiungere < €0,0002 /pallet-giorno.
Scalabile – un singolo Macro Gateway supporta > 500 fari, quindi un magazzino da 10 k-pallet necessita solo di ~20 portali distribuiti su celle interne LoRa.
Robusto e industriale – IP68 fari resiste ai lavaggi; IP66 Macro Gateway funzionare da –45 °C a +85 °C.
A prova di futuro – Rilevamento AoA e temperatura opzionale sul B005 abilitare la localizzazione submetrica o il monitoraggio della catena del freddo quando l'azienda è pronta.
"Da quando abbiamo installato la rete Lansitec, non abbiamo perso un solo pallet. I carrellisti impiegano meno tempo a cercare e più tempo a spostare le scorte." — Responsabile della logistica, magazzino 3PL.
Mini caso di studio
Sfondo
Un magazzino 3PL di 40.000 m² era alle prese con pallet smarriti o in ritardo. Le scansioni dei codici a barre venivano saltate durante i turni di punta e i segnali dei tag Bluetooth spesso svanivano quando i pallet venivano impilati in file da quattro.
Soluzione
Ogni pallet ora trasporta tre Lansitec B005 fari—due all'interno del carico e uno "leader" all'esterno. Il fari formano una rete Bluetooth Mesh auto-riparante; i nodi interni inoltrano il loro ID al leader, che trasmette annunci pubblicitari sincronizzati ogni 15 secondi.
Posizionato strategicamente SocketSync Gateway Bluetooth, Macro Gateway Bluetooth, E Solare Gateway Bluetooth catturare il burst e inoltrare un elenco di ID compresso tramite LoRaWAN al WMS.
Distribuzione
Un team di due persone ha ristrutturato 1800 pallet in tre giorni. Non è stato necessario alcun cablaggio di rete; portali semplicemente collegato alle prese di corrente esistenti lungo il corridoio o alimentato da batterie da 38000 mAh nelle zone morte.
Risultati
· Il tempo di ricerca di un pallet mancante è sceso da 14 min a < 3 min.
· La perdita annuale di pallet è diminuita dell'86 %.
· La distanza percorsa dai carrelli elevatori è diminuita del 27 %, con un risparmio di 18 MWh di elettricità nel primo anno.
· Si prevede che le batterie dei Beacon durino 4,8 anni, riducendo sostanzialmente a zero gli interventi di manutenzione.
Valore aziendale
Una preparazione degli ordini più rapida e un minor numero di svalutazioni si sono tradotti in un ROI del primo anno pari a 6,2 volte, con il pareggio raggiunto dopo sole 7 settimane.
