B011 Farol de capacete

B011 Farol de capacete

O Lansitec B011 Farol de capacete É projetado especificamente para contextos industriais, de saúde ou de segurança, onde o rastreamento Bluetooth confiável e de longa duração é crucial.

O B011 serviu como o principal dispositivo vestível, selecionado por:

• Bluetooth 5.1 Suporte ao AoA
• Bateria recarregável de 1200mAh (tempo de execução de 1 ano em intervalos de 0,5 s)
• Proteção de entrada IP66
• Um opcional campainha para alertas de áudio e recall de trabalhadores
• Intervalos de publicidade ajustáveis: 100 ms a 10 s
• Peso: apenas 90g — ideal para montagem em capacete

Esses faróis Transmite constantemente pacotes de posicionamento. Quando recebidos pelos dispositivos ao redor. portais Equipados com conjuntos de antenas AoA, permitem a trilateração 2D para estimar a localização precisa.

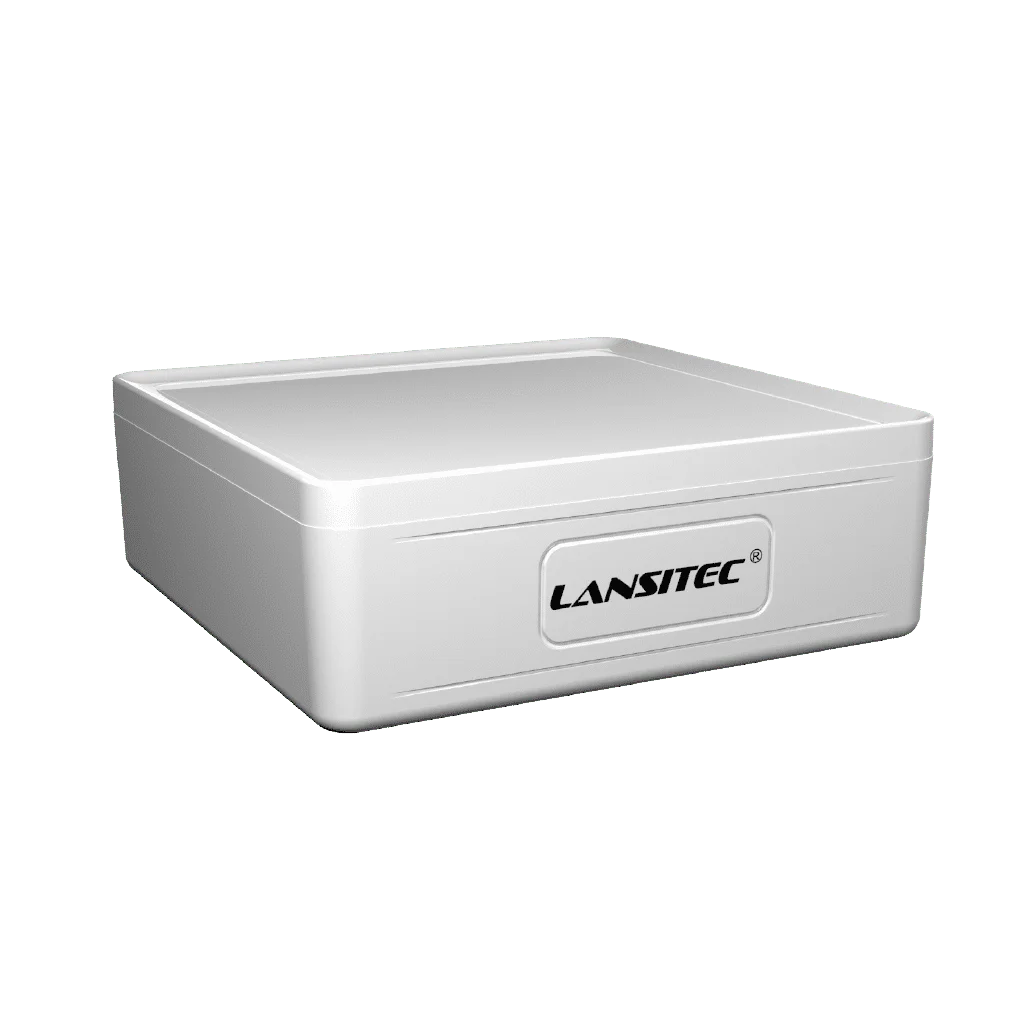

Gateways Bluetooth Macro (LoRaWAN)

LoRaWAN Macro Gateway Bluetooth

O Macro Lansitec Gateway Bluetooth Leva o rastreamento de longo alcance e baixo consumo de energia a um novo patamar. Projetado com LoRaWAN e Bluetooth 5.0 Em sua essência, ele coleta de forma eficiente dados de beacons ou sensores — como temperatura, umidade ou localização — e os encaminha para LoRaWAN portais para monitoramento em tempo real.

Instalado a cada 80–100 metros dentro dos túneis, estes portais:

• Receba pacotes BLE de fontes próximas. faróis (alcance de aproximadamente 100 a 150 metros em linha reta)
• Usar Matrizes de antenas AoA para calcular a direção do sinal
• Transmita os dados de posição para o LoRaWAN servidor via uplinks de longo alcance
• Recurso Baterias de 38.000 mAh, proporcionando 3 a 5 anos de operação autônoma
• Possui classificação IP66 e é de nível industrial para condições subterrâneas

Gateways Bluetooth internos e solares

LoRaWAN Solar Gateway Bluetooth

Experimente o rastreamento e gerenciamento de ativos confiáveis e em tempo real com o sistema solar da Lansitec. Gateway Bluetooth. Construído sobre a base robusta LoRaWAN e Bluetooth 5.0 Com base em protocolos BLE, este gateway coleta dados de dispositivos BLE próximos de forma integrada. faróis e sensores — sejam eles de temperatura, umidade ou localização — e os transmite a longas distâncias via LoRaWAN.

• Gateways internos: Instalado em salas técnicas, depósitos, centros de controle (alimentado por PoE, montado no teto)
• Solar Portais: Usado acima do solo em pontos de entrada de túneis e em pátios de serviço
  • Equipado com Baterias solares recarregáveis de 5300mAh
  • Projetado para operação contínua, mesmo em condições nubladas
  • Denunciar via LoRaWAN assim como macro portais

Rede LoRaWAN

O LoRaWAN A infraestrutura era a espinha dorsal do fluxo de comunicação:

• Forneceu conectividade de uplink de baixo consumo e longo alcance de todos os dispositivos. portais
• Criptografado com AES-128
• Operado no AU915 banda para cumprir com as regulamentações regionais
• Dados centralizados encaminhados para o sistema de controle do MetroLink para visualização, alertas e análises

Posicionamento AoA Bluetooth: como funciona

O Ângulo de Chegada (AoA) do Bluetooth é a tecnologia-chave por trás do rastreamento preciso de trabalhadores subterrâneos da MetroLink.
Veja como funciona no campo:

1. O farol B011 emite um sinal Bluetooth em intervalos (por exemplo, a cada 500 ms).
2. Pelo menos dois com AoA habilitado portais receber o sinal simultaneamente.
3. Cada gateway calcula o ângulo de onde o sinal chegou usando seu conjunto de antenas.
4. O sistema triangula a posição do farol sobrepondo ângulos de múltiplas fontes. portais.
5. A posição é enviada via LoRaWAN para o centro de controle.

Precisão de posicionamento alcançada:

• Média: 1,5–3 metros
• Em geometria de túnel ideal: até 1 metro
• Em áreas congestionadas (por exemplo, cruzamentos): ~3,5 metros devido à reflexão do sinal

Planejamento de Implantação

Levantamento de Sinal e Mapeamento de Cobertura

Antes da implementação completa, a equipe de tecnologia da MetroLink conduziu uma análise em todo o túnel Levantamento de RF usando a demonstração faróis e sinalizadores para:

• Identificar zonas de alta reflexão (grades de metal, paredes curvas)
• Otimizar o espaçamento do gateway (mais estreito em curvas/interseções)
• Garantir redundância (3 portais por zona para triangulação)

Layout típico do gateway:

• Túneis retos: 1 a cada 80–100 metros
• Zonas de junção: 3 em um padrão triangular a cada 50 metros
• Poços de escape de emergência: 1 portal solar na superfície

Fases de implantação

Fase 1: Piloto do Loop Central

• Seção de teste de 12 km
• 50 faróis emitido para técnicos de campo
• 40 macro portais implantado
• Unidades solares testadas em 3 portais de superfície

Resultados:

• Cobertura de localização 95%
• mediana de precisão de 3m
• O piloto de detecção de quedas foi testado com feedback positivo

Fase 2: Implementação em toda a rede

• Capacete 400 Faróis publicado
• 325 Macro Portais instalado
• 45 Gateways internos localizados em estações e centros
• 30 Solar Portais para zonas de acesso externo

Fluxo de dados e integração de plataforma

1. Beacon transmite → Gateway recebe (AoA)
2. O gateway calcula a localização e criptografa a carga útil
3. LoRaWAN Link ascendente do gateway
   • Alcance: 1,5–2 km, mesmo em ambiente urbano
   • Taxa de uplink: 1 pacote de localização a cada 5 segundos (configurável)
4. O servidor central recebe e decodifica a carga útil
5. Visão dos operadores da sala de controle:
   • Mapa ao vivo do pessoal
   • Status da cerca geográfica
   • Alertas (queda, SOS, violações de zona)
   • Localização do equipamento (via Container Rastreadores)

Os dados foram inseridos no painel compatível com SCADA do MetroLink por meio de uma ponte de API.

Principais desafios e soluções

Segurança e resiliência do sistema

• Criptografia: AES-128 tanto no Bluetooth quanto LoRaWAN camadas
• Dispositivos de segurança:
  • Cache local: portais Armazene as 40 posições recentes caso a conexão falhe.
  • Funcionalidade do botão SOS mesmo durante interrupções temporárias de uplink
  • FOTA (Firmware Over-the-Air): Compatível com portais e faróis para atualizações remotas

Lições aprendidas

Algoritmos de ajuste fino de AoA

A MetroLink colaborou com os engenheiros da Lansitec para:

• Calibrar antenas para curvatura de túnel
• Ajuste algoritmos para compensar a interferência de rebote
• Usar filtrado RSSI + AoA fusão para precisão de borda

A redundância de infraestrutura não é negociável

A cobertura de camada dupla (triangulação AoA + zona de fallback) garantiu que as posições dos trabalhadores pudessem ser resolvidas mesmo com um nó com falha.

O planejamento da bateria do Gateway é importante

Macro portais obrigatório manutenção menos frequente, mas a modelagem da bateria era essencial, incluindo simulações de taxa de drenagem baseadas na temperatura.

Expansão Futura: Planos Técnicos

O roteiro do MetroLink inclui:

• Módulos Edge AI no portais para detecção de anomalias locais
• Temperatura sensores em faróis para alerta de segurança contra incêndio
• Alertas específicos de zona via feedback de campainha (por exemplo, ao entrar em zonas de perigo)
• Pooling de Beacons para Empreiteiros: um sistema de emissão de beacon temporário com protocolos de expiração

Conclusão

O sucesso técnico da implantação do rastreamento AoA Bluetooth da MetroLink reside em planejamento, sinergia de dispositivos e realismo operacional. Ao combinar a Lansitec Capacete B011 Faróis, Macro Portais, Unidades solares, e LoRaWAN conectividade, a autoridade alcançou um sistema que não é apenas preciso, mas também robusto, autônomo e escalável.

Na infraestrutura metropolitana de hoje, a segurança não é mais uma tarefa manual. É projetado, sem fio e sempre ativo.
