Un fornitore di servizi logistici di terze parti (3PL) di livello 1 ha ridotto le svalutazioni annuali per perdite di pallet di 86 % e ridotto il chilometraggio dei carrelli elevatori 27 % dopo aver equipaggiato ogni pallet con Beacon Bluetooth Lansitec che cooperano come una rete auto-riparante. I beacon "leader" esterni inoltrano gli ID dei beacon interni a SocketSync Portale E Macro Gateway Bluetooth, che trasportava carichi utili compressi tramite LoRaWAN. Il sistema alimentato a batteria necessitava nessuna connessione Ethernet e nessun rifacimento della rete elettrica, raggiungendo il rimborso in sette settimane.
Profilo del cliente e sfida nel monitoraggio dei pallet
Il cliente gestisce un magazzino a temperatura ambiente di 40.000 m², con una movimentazione di circa 8.000 pallet al giorno. Le pile di quattro pallet e la pellicola termoretraibile metallizzata bloccavano regolarmente i segnali BLE diretti, quindi le soluzioni a tag singolo creavano punti ciechi; i pallet smarriti costavano oltre 28.000 euro all'anno in ammortamenti e ore di lavoro.
Soluzione Lansitec per la visibilità del tracciamento dei pallet
| Strato | Dispositivo/i consigliato/i | Perché è compatibile con il tracciamento dei pallet e la rete Bluetooth |
| Nodi Beacon/mesh (su ogni pallet) | B005 Bluetooth Beacon – IP68, 2 × CR2477 (≈ 5 yrs at 0.5 s adv), –20 … +4 dBm, optional AoA & temperature sensor. | Rugged enough for forklifts & shrink-wrapping, IP68 housing ensure zero maintenance even inside shrink-wrap• Large battery supports frequent mesh retransmissions, 5-year life on dual CR2477 (2000 mAh)• AoA upgrade ready if the warehouse later adds gateway-side AoA for zone-level accuracy1 |
| Segnale di bordo/uscita (all'esterno di ogni pila di pallet) | Same B005, configured as “mesh-border” node – periodically aggregates IDs from interior beacons and relays them out. | No extra SKU: just a different firmware profile (relay + LoRaWAN uplink scheduler)• 150 m line-of-sight range and adjustable –20 … +4 dBm TX for RF hygiene |
| Backhaul mesh LoRaWAN + BLE | SocketSync Bluetooth Gateway (plug-in) for densely racked aisles; Macro Bluetooth Gateway for open, high-bay areas. Both forward BLE data by LoRaWAN and need only mains/battery. | “1 gateway → 1.5 km LoRa” eliminates Ethernet runs• Clock-sync feature lets gateways send a unified epoch that cascades through the mesh, so all beacons TX in the same 30 ms window, reducing RF collisions • AC 85–305 V + 300 mAh backup battery (Socket Sync)• 38 000 mAh Li-SoCl₂, IP66, –45 … +85 °C; > 500 beacons / gateway (Macro)• LoRaWAN OTAA, up to 15 beacon IDs in one SF9 packet |
| Cloud / WMS | Qualsiasi LNS + server applicativo (ad esempio ChirpStack + il tuo ERP/WMS) | Receives pallet ID, last-seen gateway, RSSI & optional temperature; raises “missing pallet” or “wrong-zone” alerts |

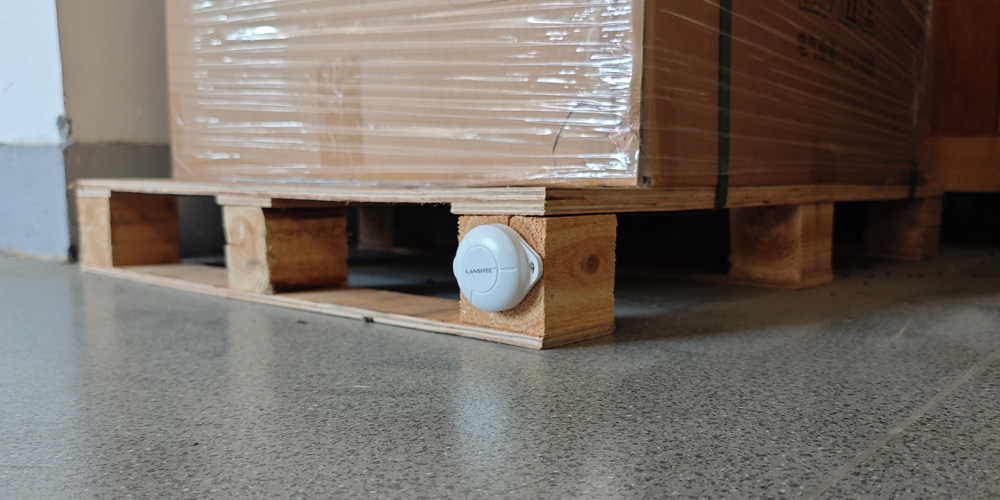

B005 Faro Bluetooth
Vantaggio Bluetooth Mesh
I fari interni saltano a meno di 0,5 m attraverso il prodotto denso, evitando l'attenuazione di 25-30 dB che ostacola i ricevitori montati direttamente sul corridoio. Se il nodo principale esposto dovesse danneggiarsi, il nodo successivo intatto si auto-promuove, in modo che il pallet non "si spenga mai".
Architettura radiofonica a livello di pallet
Quando i cartoni formano un cubo denso di 2–3 m, i collegamenti diretti BLE → gateway si attenuano fino a –90 dBm o si interrompono.
In Rete Bluetooth, ogni B005 agisce come un staffetta; il “leader” esterno mantiene il ruolo di amico/staffetta.
Le PDU mesh contengono l'ID aziendale a 2 byte + l'UID del pallet a 4 byte.
Il portale periodico Aggiornamento orario il messaggio sincronizza tutti gli orologi interni (±100 µs), quindi i burst inoltrati appaiono come un unico gruppo di pacchetti compatto, riducendo al minimo il tempo di trasmissione LoRa.
Flusso di lavoro di distribuzione e messa in servizio per il monitoraggio dei pallet
| Fare un passo | Azione | Utensili |
| 1 | Fissare i B005 alla guida di base del pallet e su ogni secondo strato di cartone (con velcro industriale o fessura per fascette). Scansionare il codice QR/NFC per associare l'UID al pallet # nel WMS. | Applicazione per smartphone |
| 2 | Nella corsia di smistamento, il faro "leader" viene agganciato all'esterno dell'involucro. L'app spinge un Leader profilo (Relè = ON, Amico = ON, TxPower = 0 dBm). | OTA tramite BLE |
| 3 | Collega i gateway SocketSync alle prese di fine corridoio; si uniscono automaticamente a LoRaWAN con OTAA e pubblicano la loro etichetta GPS/corridoio. | Interfaccia utente Web |
| 4 | La mappa del magazzino popola automaticamente le icone dei pallet; i pallet che non sono stati segnalati per > X min sono evidenziati in rosso. | Dashboard WMS |
Roadmap di implementazione
1. Tagging - Tre B005 Beacon Bluetooth Fissaggio con velcro per pallet (due strati interni, uno esterno). La scansione QR associa l'UID del beacon all'ID del pallet nel WMS.
2. Gateway drop-in – Le unità SocketSync si collegano alle prese di corridoio; le unità Macro coprono le zone high-bay dove non è presente alimentazione. Tutti i gateway sincronizzano i propri orologi tramite LoRaWAN e trasmettono un aggiornamento dell'ora mesh che allinea ogni beacon entro ±100 µs.
3. Data flow – I nodi interni inviano annunci ogni 15 secondi; il leader aggrega, comprime e inoltra. Gateway inoltrare l'elenco, più RSSI e temperatura facoltativa.
4. Dashboard – Il WMS segnala qualsiasi pallet non rilevato per > 5 minuti; i raccoglitori lo individuano in base all'ultimo gateway rilevato e all'intensità del segnale.
Distribuzione totale: 1800 pallet in tre giorni; 22 gateway per una copertura completa.
Risultati misurati (primi 12 mesi)
| KPI | Prima | Dopo | Δ |
| Tempo medio di ricerca / pallet smarrito | 14 minuti | 2 minuti e 30 secondi | –82 % |
| Ammortamenti annuali dei pallet | €28 000 | €4 000 | –86 % |
| Viaggio con carrello elevatore | 52 km/giorno | 38 km/giorno | –27 % |
| Sostituzione della batteria del faro | n / a | 0 (proj. 4.8 yrs) | – |
Perché proprio questa architettura?

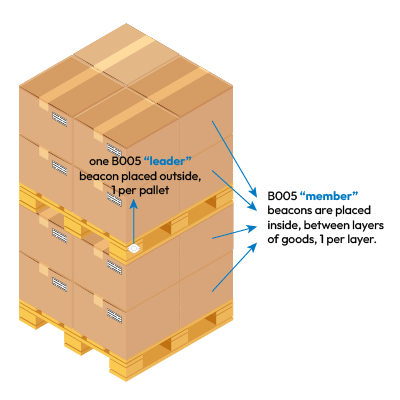

Lo schizzo mostra diversi segnalatori “member” B005 interrati all’interno del carico e un segnalatore “leader” fissato sulla faccia esterna del pallet. Ciò potrebbe sembrare ridondante a prima vista, ma risolve tre problemi pratici che un separare l'etichetta esterna più alcuni relè montati sul corridoio non possono.
Fisica radio: le merci impilate assorbono molta energia BLE
Dense freight (paper, liquids, metalized film) can attenuate 2.4 GHz signals by 25-30 dB.* When a pallet is four-high or wrapped in foil, a tag on the far side can be shadowed from every aisle or ceiling gateway. By letting each inner layer host a low-power “hop”, the packet only needs to travel 0.3–0.5 m through the load before it sees clear air again. The outer “Bluetooth gateway or Bluetooth bridge” then forwards the package. Because the B005’s receiver sensitivity is –96 dBm, even two or three short hops stay comfortably above the noise floor.
Affidabilità e margine di sicurezza
Le forche dei carrelli elevatori, le cesoie per pellicole estensibili o l'impatto con le scaffalature possono tranciare un faro esposto. Se ciò separare tag is lost, the pallet becomes invisible. Keeping one beacon outside (for best RF) and two-plus inside (for redundancy) means the ID still reports even if the leader is damaged; the next intact beacon automatically promotes itself to leader in the mesh.
Economia delle batterie pulite
UN B005 Faro Bluetooth Funziona per circa cinque anni con due celle CR2477 a 0 dBm / 0,5 s di pubblicità. Ai prezzi attuali delle celle a bottone, 1-1,50 € in più di litio garantiscono un'immunità pluriennale ai costi di ricerca e ammortamento che i magazzini medi misurano in decine di euro per pallet smarrito.
Perché i soli “pali di collegamento” montati sui corridoi non sono sufficienti
| Argomento | Solo un tag per pallet + relè di corsia | One leader (gateway/bridge) + inner mesh nodes (recommended) |
| Copertura all'interno di pile profonde | Si basa su un percorso RF laterale; facilmente bloccabile | Garantito: i salti corti sfuggono a ogni strato |
| Identità delle risorse | Se l'etichetta esterna viene strappata, l'ID del pallet viene perso | Ogni faro sopravvissuto può ancora pubblicizzare il suo ID |
| Granularità | La staffetta di fila vede "qualcosa" present; can’t tell which of the 8 pallets is missing | Ogni pallet mantiene il proprio UID, quindi WMS individua quello esatto |
| Dati del sensore (temperatura/urto) | Misura l'aria del corridoio, non il nucleo del prodotto | I fari interni misurano le condizioni che le merci vedono |
| Costo di installazione | Meno tag per pallet ma hardware e cablaggio relè più potenti | +2–3 fari per pallet; nessun cablaggio di rete aggiuntivo |
La larghezza di banda della mesh non è un collo di bottiglia
A Macro Bluetooth Gateway can ingest up to 15 beacon IDs in a single LoRaWAN packet at SF9. Time-sync from the gateway lets all inner beacons transmit in the same 30 ms window, so the additional traffic from the “buried” nodes costs virtually zero LoRa airtime.
In conclusione
The beacons (~€10 hardware) on a €300+ pallet cut search time by >80 % and slash annual losses by >85 %. Se si aggiunge la possibilità di registrare la temperatura interna o gli urti durante il trasporto, il ritorno sull'investimento si ottiene molto prima della prima sostituzione della batteria.
So, yes—you could try a single outside beacon plus row relays, but in practice, the mixed-media RF shadowing and real-world abuse make the extra inside nodes the simplest, cheapest insurance for always-visible pallets.
Impatto aziendale e punti chiave per i clienti
With ROI × 6.2 in the first year and a break-even of just seven weeks, the customer now plans to expand the mesh architecture to outbound staging, enabling real-time trailer-load verification and digital proof of custody.
Attenuazione dei battiti della maglia – le merci ricche di acqua impilate (bevande, carta) possono attenuare il BLE di 25-30 dB. I relè in pila ripristinano un percorso RF libero senza sollevare Potenza di trasmissione.
Sincronizzazione dell'orologio = utilizzo prevedibile del canale – i beacon sincronizzati vengono attivati nello stesso intervallo di tempo, quindi uno Pacchetto LoRaWAN Supporta fino a 15 ID pallet (rientra nei limiti del ciclo di lavoro SF9). La sincronizzazione multi-gateway integrata previene le collisioni dei pacchetti e consente ai team IT di aggiungere gateway senza dover ripetere la configurazione.
Economia delle batterie – due CR2477 in un B005 (< €3) ammortizzati in cinque anni aggiungono < €0,0002 /pallet-giorno.
Scalabile – un singolo Macro Gateway supporta > 500 beacon, quindi un magazzino da 10.000 pallet necessita solo di circa 20 gateway distribuiti su celle interne LoRa.
Robusto e industriale – I beacon IP68 resistono ai lavaggi; i Macro Gateway IP66 funzionano da –45 °C a +85 °C.
A prova di futuro – Il rilevamento opzionale AoA e della temperatura sul B005 consente la localizzazione submetrica o il monitoraggio della catena del freddo quando l'attività è pronta.
"Da quando abbiamo installato la rete Lansitec, non abbiamo perso un solo pallet. I carrellisti impiegano meno tempo a cercare e più tempo a spostare le scorte." — Responsabile della logistica, magazzino 3PL.
Mini case-study
Sfondo
A 40000 m² 3PL warehouse struggled with misplaced or delayed pallets. Barcode scans were skipped during peak shifts, and Bluetooth tag signals often vanished once pallets were stacked four high.
Soluzione
Each pallet now carries three Lansitec B005 beacons—two inside the load and one “leader” outside. The beacons form a self-healing Bluetooth Mesh; interior nodes forward their ID to the leader, which broadcasts synchronised advertisements every 15 s.
Strategically placed SocketSync Gateway Bluetooth, Macro Gateway Bluetooth, E Gateway Bluetooth solari capture the burst and forward a compressed ID list via LoRaWAN to the WMS.
Distribuzione
A two-person team retrofitted 1800 pallets in three days. No mains wiring was required; gateways simply plugged into existing aisle sockets or ran on 38000 mAh batteries in dead zones.
Risultati
· Search time for a missing pallet fell from 14 min to < 3 min.
· Annual pallet loss dropped by 86 %.
· Fork-lift travel distance decreased 27 %, saving 18 MWh of electricity in the first year.
· Beacon batteries are projected to last 4.8 years, shrinking maintenance visits to essentially zero.
Business value
Faster order-picking and fewer write-offs translated into a first-year ROI of 6.2 ×, with break-even reached after only 7 weeks.
