Manual del usuario de la baliza Bluetooth industrial B010

Introducción general #

La baliza B010 anuncia paquetes BLE a un intervalo fijo y es conectable y configurable, lo que ofrece una
Larga vida útil.

Especificaciones del producto #

Tabla 1: Especificaciones del producto

Protocolo	Beacon
Potencia de transmisión	0dBm por defecto, Potencia TX de -20 a +4dBm, configurable en pasos de 4 dBm
Rango	Hasta 100m
Densidad para seguimiento en interiores	>10 m
Radiodifusión	Mínimo 100ms
Acelerómetro	Opcional
Consumo de energía	16 μA a intervalo de 1 s y potencia TX de 0 dBm
Batería	2 pilas CR2477 de 2000 mAh
Peso	150 gramos

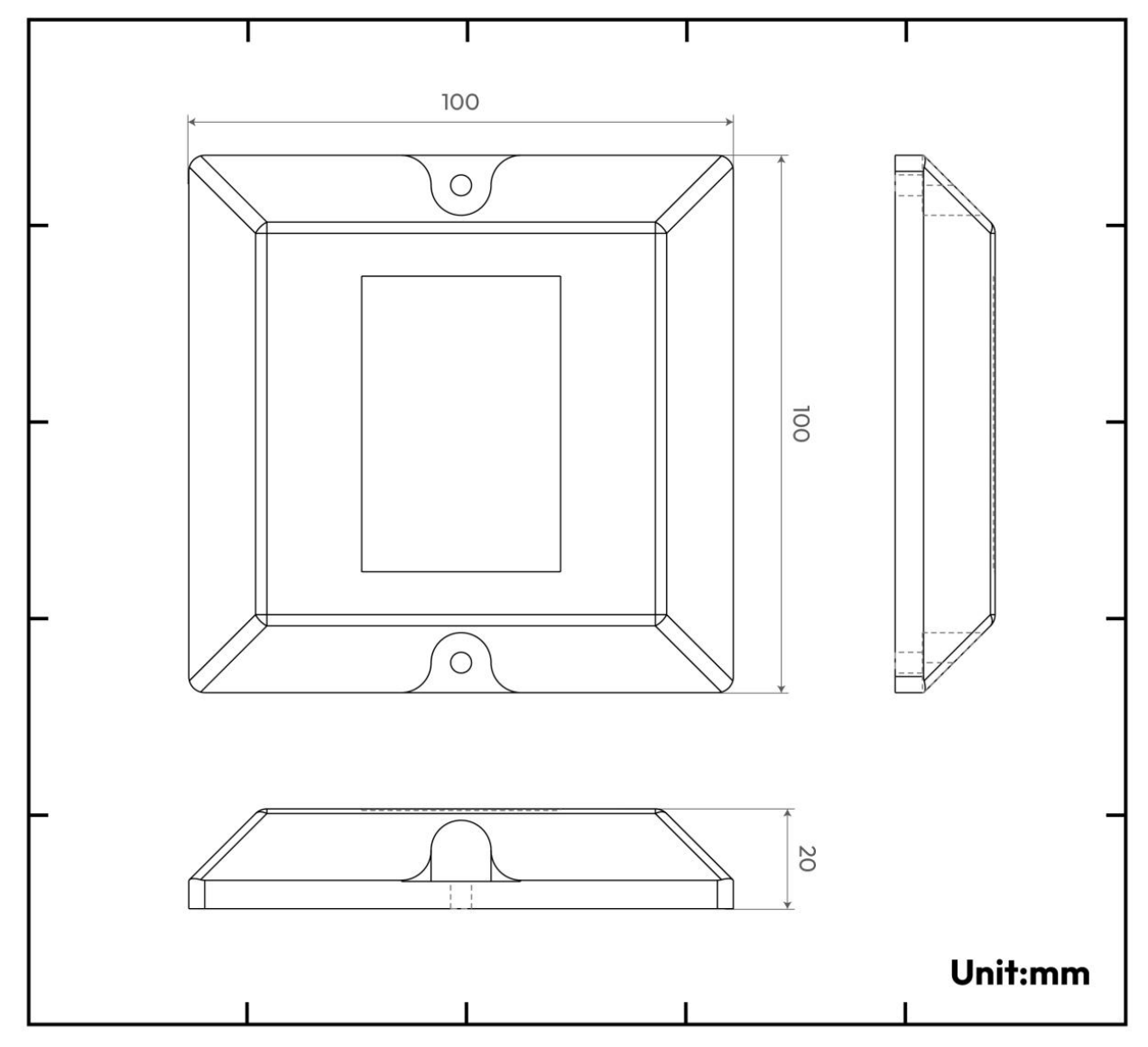

Dimensión	100 mm x 100 mm x 20 mm
Proceso de dar un título	FCCID: 2APPL-100-0B, CE

Descripción de la función #

Potencia TX #

Intensidad de la señal enviada por la baliza. El valor predeterminado es 06 (0 dBm).
Tabla 2: Potencia TX

Tipo de valor	Valor	Potencia de transmisión (dBm)
Maleficio	01	-20
	02	-16
	03	-12
	04	-8
	05	-4
	06	0
	07	4

Intervalo de publicidad #

El intervalo de anuncio de la baliza es de 1 por defecto, lo que significa que la baliza anuncia el paquete publicitario cada 5 s. El intervalo máximo de anuncio es de 10 s.

Tabla 3: Intervalo de publicidad

Tipo de valor	Valor	Intervalo (ms)
Maleficio	01000000	100
	02000000	200
	03000000	300
	04000000	400
	05000000	500
	……	……
	64000000	10,000

Función publicitaria #

La baliza anuncia un paquete publicitario estándar cuando la función de nivel de batería no está habilitada.

Tabla 4. Paquete publicitario estándar de iBeacon

Desplazamiento de bytes	Valor predeterminado	Descripción	Propiedades
0	0x02	Longitud de los datos: 2 bytes	Preámbulo constante
1	0x01	Tipo de dato: banderas	Preámbulo constante
2	0x06	Bandera LE y BR/EDR	Preámbulo constante
3	0x1A	Longitud de los datos: 26 bytes	Preámbulo constante
4	0xFF	Tipo de datos: datos específicos del fabricante	Preámbulo constante
5	0x4C	Datos del fabricante	Preámbulo constante
6	0x00	Datos del fabricante	Preámbulo constante
7	0x02	Datos del fabricante	Preámbulo constante
8	0x15	Datos del fabricante	Preámbulo constante
9	0xF2	UUID de proximidad, primer byte	UUID de usuario
10	0xA5	UUID de proximidad, segundo byte	UUID de usuario
11	0x2D	UUID de proximidad, tercer byte	UUID de usuario
12	0x43	UUID de proximidad, 4.º byte	UUID de usuario
13	0xE0	UUID de proximidad, quinto byte	UUID de usuario
14	0xAB	UUID de proximidad, sexto byte	UUID de usuario
15	0x48	UUID de proximidad, séptimo byte	UUID de usuario
16	0x9C	UUID de proximidad, octavo byte	UUID de usuario
17	0xB6	UUID de proximidad, noveno byte	UUID de usuario
18	0x4C	UUID de proximidad, décimo byte	UUID de usuario
19	0x4A	UUID de proximidad, byte 11	UUID de usuario
20	0x83	UUID de proximidad, byte 12	UUID de usuario
21	0x00	UUID de proximidad, byte 13	UUID de usuario
22	0x14	UUID de proximidad, byte 14	UUID de usuario
23	0x67	UUID de proximidad, byte 15	UUID de usuario
24	0x20	UUID de proximidad, byte 16	UUID de usuario
25	Automóvil club británico	Primer byte mayor	Valor mayor
26	CAMA Y DESAYUNO	Segundo byte mayor	Valor mayor
27	CC	Primer byte menor	Valor menor
28	CC	Segundo byte menor	Valor menor
29	0xB3	Potencia de señal (SSI calibrada a 1 m)	Valor de potencia de la señal

Configuración de Lansitec BLE Beacon con un iPhone #

Aviso: todos los parámetros están en codificación hexadecimal..

Paso 1: Busca y descarga “LightBlue” en la App Store.

Paso 2: La baliza B010 se enciende automáticamente al conectarse a una fuente de alimentación.

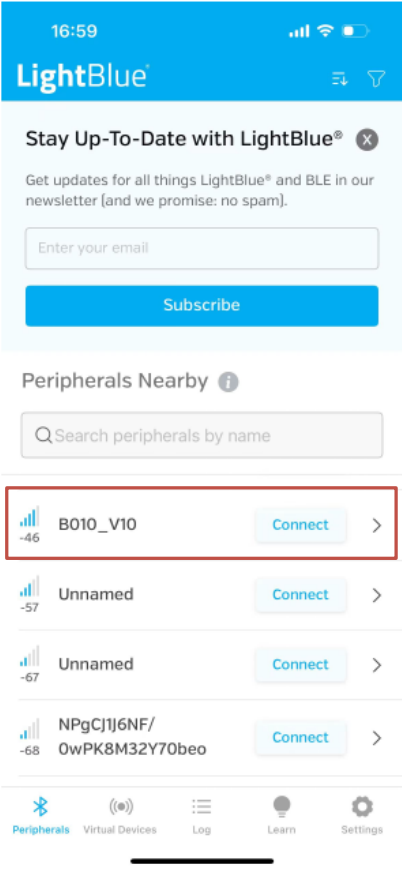

Paso 3: Abra LightBlue y haga clic en una baliza con el nombre "B010_V10" que aparecerá en la aplicación.
Se requiere ingresar una contraseña al conectar esta baliza, de lo contrario solo podrá ver la configuración
y no puede modificarlo.

Configuración principal #

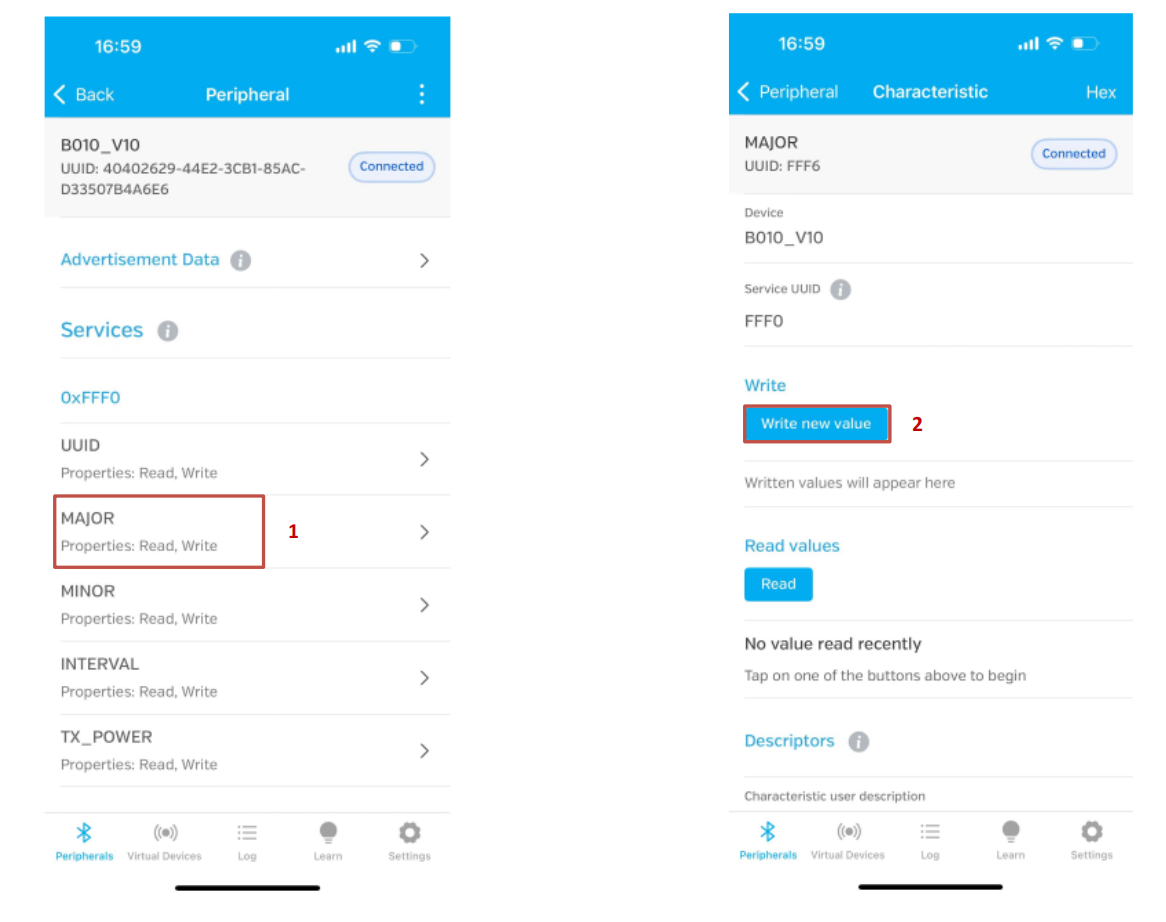

1. Haga clic en “Mayor” (paso 1).
2. Haga clic en “Escribir nuevo valor” (paso 2).

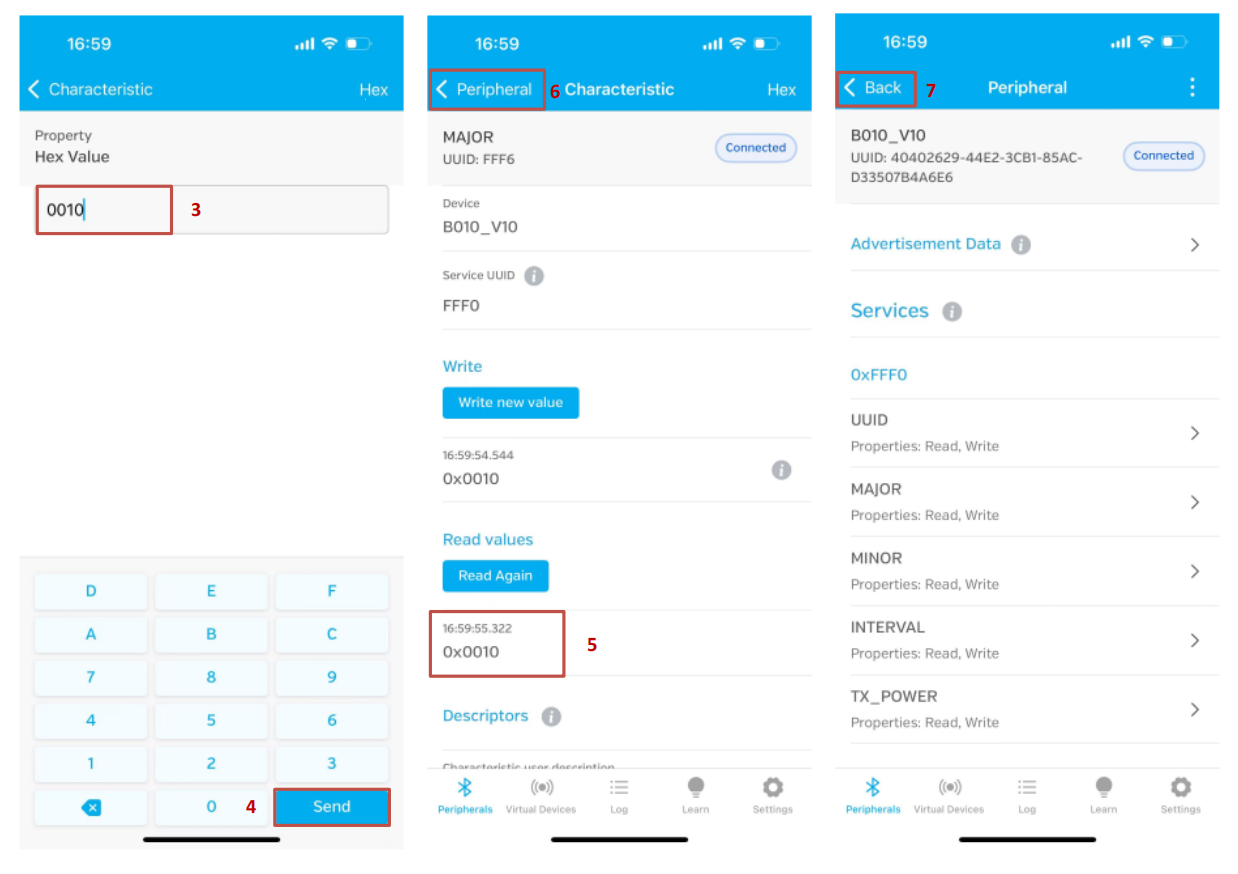

3. Ingrese un nuevo valor (paso 3) y haga clic en “Enviar” (paso 4) para guardar.
4. El nuevo valor se muestra en el bloque de valores (paso 5). Haga clic en "Periférico" (paso 6) para volver a la página anterior.
5. Haga clic en "Atrás" (paso 7) para salir de la configuración. De lo contrario, el cambio no se guardará.

Configure "UUID", "Menor", "Intervalo" y "Potencia_TX" de la misma manera. Cierre LightBlue después de la configuración. La luz deja de parpadear después de la configuración.

Duración de la batería #

Tabla 5: Duración de la batería

Intervalo de transmisión (ms)	100	500	1000	5000
Corriente promedio (µA)	153	33	16	4.2
Duración de la batería (año)	1	5	9.7	Más de 10

Nota:

Respecto a la precisión, varios factores influyen en la precisión de las mediciones de distancia con BLE RSSI.

1. Efecto de sombra: las señales pueden reflejarse en paredes y cristales muchas veces durante la transmisión.
2. La difracción cambia la trayectoria de la señal, lo que da como resultado una intensidad de señal inestable.
3. Hay muchos dispositivos con 2.4G, Wi-Fi, Bluetooth y Zigbee. La señal puede superponerse, lo que hace que...
4. La intensidad de la señal recibida es inestable.
5. Debido a la limitación en la fabricación de semiconductores, la potencia TX no es estable.

Al utilizar una baliza para posicionamiento, tenga en cuenta el siguiente método para medir la distancia.

1. Mientras la baliza esté haciendo publicidad, tome muestras repetidamente del RSSI a una distancia de 1 metro durante un mínimo de
2. de 10 segundos.
3. Descarte el 10% más alto de las muestras RSSI.
4. Descarte el 20% más bajo de las muestras RSSI.
5. Promedia las muestras restantes para obtener el valor de potencia medida.

Recomendamos otros dos algoritmos para calcular la distancia y la posición:

1. Algoritmo de media móvil, documento Lansitec número 930-00171.
2. Calibración de posición, documento Lansitec número 930-00172.

Cómo instalar una baliza #

Embalaje #

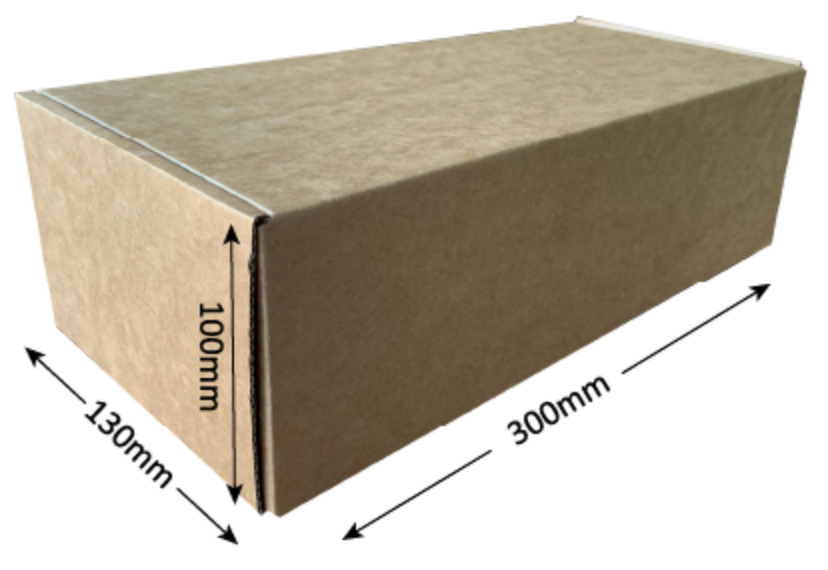

Envasado por lotes #

Embalaje de muestra #

Información de pedidos #

Descripción	PN
Baliza industrial, BLE 5.0, 100 x 100 x 20 mm, 2 pilas AA (2xER14250)	100-0B010
