Manual del usuario de la etiqueta de baliza Bluetooth B002

Introducción general #

La baliza B002 está equipada con un sensor de aceleración de tres ejes que detecta si está en movimiento. Puede alternar entre dos modos de publicidad diferentes ( Modo periódico y Modo autónomo) cambiando el Umbral del acelerómetro Valor. También detecta y anuncia el nivel de batería. En modo autónomo, puede anunciarlo cada 24 horas si no se mueve.

Especificaciones del producto #

Tabla 1: Especificaciones del producto

Protocolo	Beacon
Potencia de RF	0dBm por defecto, -20 a +5dBm potencia TX
Distancia	Máximo 80 m
Densidad para seguimiento en interiores	>10 m
Radiodifusión	Mínimo 100ms
Acelerómetro	Opcional
Consumo de energía	Con sensor de aceleración: 5 μA a intervalo de 5 s y potencia TX de 0 dBm
	Sin sensor de aceleración: 4,2 μA a intervalo de 5 s y potencia TX de 0 dBm
Batería	Li-MnO2, 500 mAh
Peso	10 g

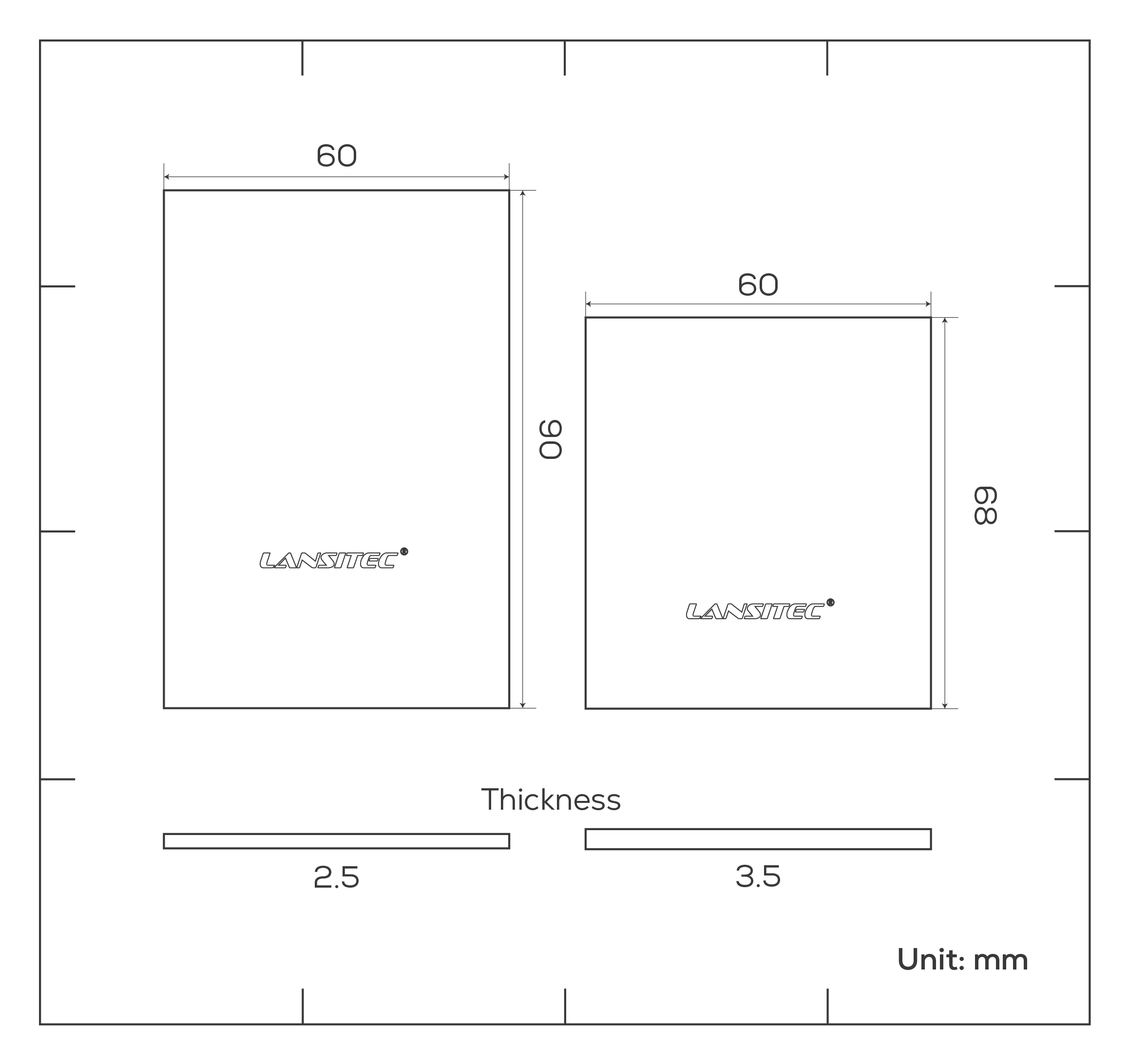

Dimensión	90 mm x 60 mm x 1,5 mm, grosor: 1,5 ~ 2,5 mm, 68 mm x 60 mm x 2 mm, grosor: 1,5 ~ 3,5 mm.
Proceso de dar un título	FCCID: 2APPL-100-0B, CE

Descripción de la función #

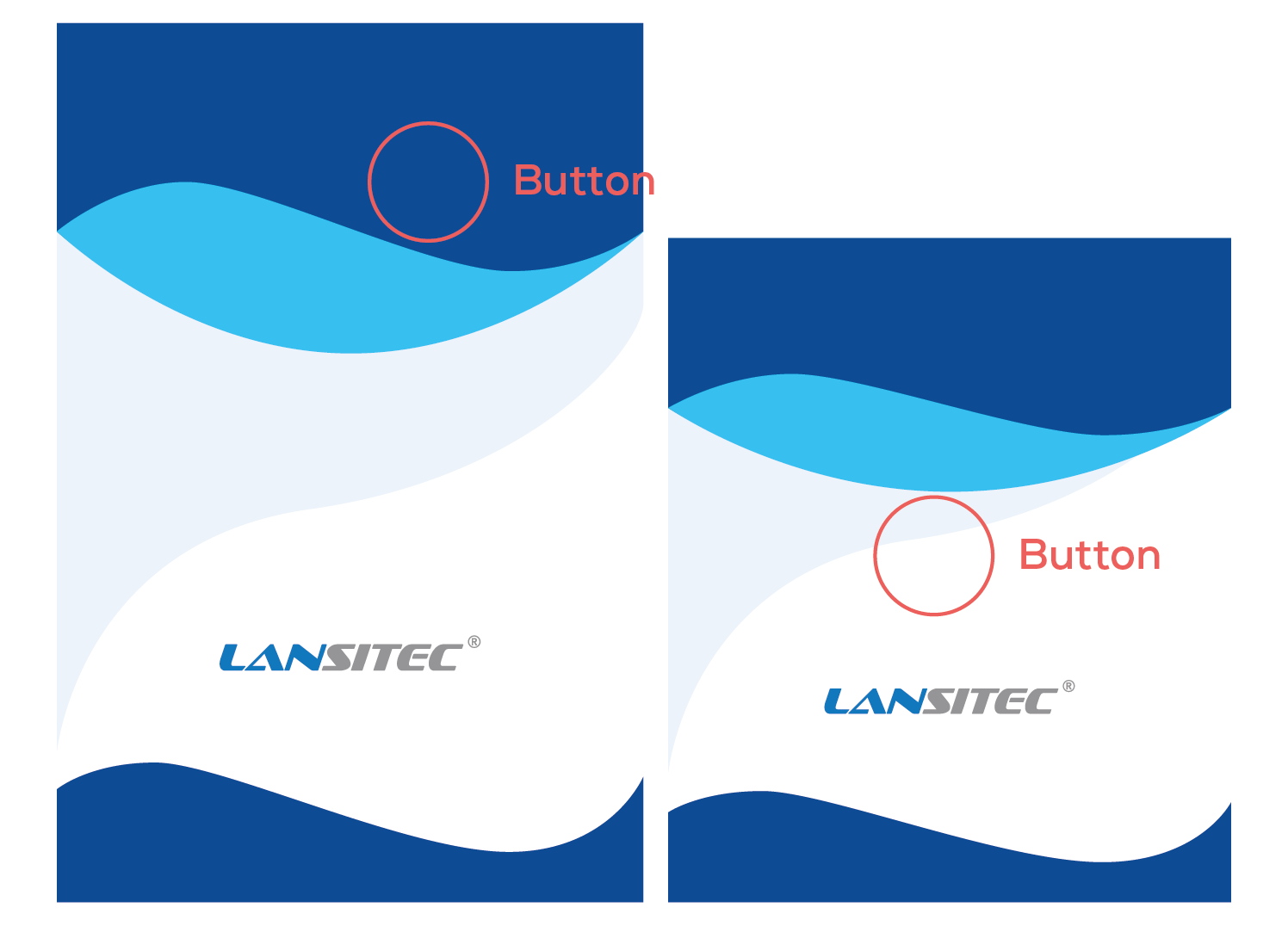

Estado de encendido/apagado #

1. Encender: Presione el botón durante 3 segundos y la luz roja parpadeará durante un minuto.
2. Apagar: Presione el botón durante 3 segundos y ninguna luz parpadea.

Potencia TX #

Intensidad de la señal enviada por la baliza. El valor predeterminado es 06 (0 dBm).

Tabla 2: Potencia TX

Tipo de valor	Valor	Potencia TX (dBm)
Maleficio	01	-20
	02	-16
	03	-12
	04	-8
	05	-4
	06	0
	07	4

Intervalo de publicidad #

El intervalo predeterminado entre anuncios de baliza es de 5 s, lo que significa que la baliza anuncia el paquete publicitario cada 5 s. El intervalo máximo de anuncio es de 10 s.

Tabla 3: Intervalo de publicidad

Tipo de valor	Valor	Iintervalo (metros)
Maleficio	01000000	100
	02000000	200
	03000000	300
	04000000	400
	05000000	500
	…	…
	64000000	10,000

Umbral del acelerómetro #

El valor de umbral del acelerómetro es 0x00 de forma predeterminada, lo que significa que el modo autónomo está deshabilitado y la baliza se anuncia en el Modo periódico. Cuando el valor del umbral del acelerómetro es mayor o igual a 0x10, la baliza se anuncia en el Modo autónomoLa baliza se considera en movimiento cuando la velocidad de aceleración supera el umbral. La unidad predeterminada es 16 mg. Umbral del acelerómetro = valor * 16 mg.

Tabla 4: Umbral del acelerómetro

Tipo de valor	Valor	Umbral (mg)
Maleficio	00	00 significa que el modo periódico está habilitado.
	01 ~ 0 °F	Reservado para uso futuro.
	10	256 (0x10 = 16, 16x16mg = 256mg)Modo Autónomo
	11	272(0x11 = 17, 17x16mg = 272mg)
	12	288
	13	304
	…	…
	7F	2032

Modo de publicidad #

Modo periódico #

En el modo periódico, la baliza anuncia el paquete publicitario a intervalos fijos según lo configurado hasta que se agota la energía de la batería.

Modo autónomo #

En el modo autónomo, la baliza solo se anuncia cuando está en movimiento. Cuando la aceleración supera el umbral del acelerómetro, la baliza se anuncia con el Anunciar Intervalo valor por la duración del Tiempo de publicidad.

Por ejemplo, si el intervalo es de 5 s y la duración del anuncio es de 1 min, la baliza no emitirá ningún anuncio si está estacionaria. Si la aceleración supera el umbral del acelerómetro, la baliza emitirá un anuncio cada 5 s y lo mantendrá durante 1 min.

Tiempo de publicidad #

La duración predeterminada del anuncio de la baliza es de 0000 y el tiempo máximo de anuncio es de 65535 s. Esta configuración solo funciona en modo autónomo. Si la baliza funciona en modo periódico, esta configuración no tiene efecto.

Tabla 5: Tiempo de publicidad

Tipo de valor	Valor	Tiempo (s)
Maleficio	0000	Transmite todo el tiempo.
	0001 ~ 001D	Reservado para uso futuro.
	001E	30
	001F	31
	0020	32
	…	…
	¡FFFF!	65535

Configuración del conmutador #

La baliza B002 tiene dos funciones: "Información del nivel de batería" y "Información de 24 h sin movimiento". La función "Información del nivel de batería" determina si la baliza informa del nivel de batería. La función "Información de 24 h sin movimiento" determina si la baliza informa cada 24 horas si no se mueve.

Tabla 6: Configuración del conmutador

norteame	Valor	DDescripción
Anuncio de nivel de batería	00: deshabilitado, 01: habilitado, el valor predeterminado es 0.	Esta configuración determina si la baliza anuncia el nivel de batería.
Anuncio sin movimiento 24 horas	00: deshabilitado, 01: habilitado, el valor predeterminado es 0.	Esta configuración solo funciona en modo autónomo, donde la baliza se anuncia cada 24 horas si no se mueve. En modo periódico, esta configuración no tiene ningún efecto.

Función publicitaria #

En Modo periódico, La baliza anuncia un paquete de 30 bytes con un tiempo fijo de 5 segundos. Intervalo de publicidad. En Modo autónomo, La baliza solo anuncia con el valor del intervalo de anuncio mientras dura la Tiempo de publicidad cuando esté en movimiento y no hará publicidad cuando esté parado.

El paquete publicitario de la baliza es el siguiente:

Paquete publicitario estándar #

La baliza anuncia un paquete publicitario estándar cuando la función de nivel de batería no está habilitada.

Tabla 7. Paquete publicitario estándar de iBeacon

Desplazamiento de bytes	Valor predeterminado	Descripción	Propiedades
0	0x02	Longitud de los datos: 2 bytes	Preámbulo constante
1	0x01	Tipo de dato: banderas	Preámbulo constante
2	0x06	Bandera LE y BR/EDR	Preámbulo constante
3	0x1A	Longitud de los datos: 26 bytes	Preámbulo constante
4	0xFF	Tipo de datos: datos específicos del fabricante	Preámbulo constante
5	0x4C	Datos del fabricante	Preámbulo constante
6	0x00	Datos del fabricante	Preámbulo constante
7	0x02	Datos del fabricante	Preámbulo constante
8	0x15	Datos del fabricante	Preámbulo constante
9	0xF2	UUID de proximidad, primer byte	UUID de usuario
10	0xA5	UUID de proximidad, segundo byte	UUID de usuario
11	0x2D	UUID de proximidad, tercer byte	UUID de usuario
12	0x43	UUID de proximidad, 4.º byte	UUID de usuario
13	0xE0	UUID de proximidad, quinto byte	UUID de usuario
14	0xAB	UUID de proximidad, sexto byte	UUID de usuario
15	0x48	UUID de proximidad, séptimo byte	UUID de usuario
16	0x9C	UUID de proximidad, octavo byte	UUID de usuario
17	0xB6	UUID de proximidad, noveno byte	UUID de usuario
18	0x4C	UUID de proximidad, décimo byte	UUID de usuario
19	0x4A	UUID de proximidad, byte 11	UUID de usuario
20	0x83	UUID de proximidad, byte 12	UUID de usuario
21	0x00	UUID de proximidad, byte 13	UUID de usuario
22	0x14	UUID de proximidad, byte 14	UUID de usuario
23	0x67	UUID de proximidad, byte 15	UUID de usuario
24	0x20	UUID de proximidad, byte 16	UUID de usuario
25	Automóvil club británico	Primer byte mayor	Valor mayor
26	CAMA Y DESAYUNO	Segundo byte mayor	Valor mayor
27	CC	Primer byte menor	Valor menor
28	CC	Segundo byte menor	Valor menor
29	0xB3	Potencia de señal (SSI calibrada a 1 m)	Valor de potencia de la señal

Paquete publicitario con nivel de batería #

La baliza también permite anunciar información del nivel de batería en el último byte. Capítulo 5.2 Configuración del anuncio del nivel de batería explica cómo habilitar esta función a través de “LightBlue”.

Tabla 8: Paquete publicitario con nivel de batería

Desplazamiento de bytes	Valor predeterminado	Descripción	Propiedades
0	0x02	Longitud de los datos: 2 bytes	Preámbulo constante
1	0x01	Tipo de dato: banderas	Preámbulo constante
2	0x06	Bandera LE y BR/EDR	Preámbulo constante
3	0x1B	Longitud de los datos: 27 bytes	Preámbulo constante
4	0xFF	Tipo de datos: datos específicos del fabricante	Preámbulo constante
5	0x4C	Datos del fabricante	Preámbulo constante
6	0x00	Datos del fabricante	Preámbulo constante
7	0x02	Datos del fabricante	Preámbulo constante
8	0x15	Datos del fabricante	Preámbulo constante
9	0xF2	UUID de proximidad, primer byte	UUID de usuario
10	0xA5	UUID de proximidad, segundo byte	UUID de usuario
11	0x2D	UUID de proximidad, tercer byte	UUID de usuario
12	0x43	UUID de proximidad, 4.º byte	UUID de usuario
13	0xE0	UUID de proximidad, quinto byte	UUID de usuario
14	0xAB	UUID de proximidad, sexto byte	UUID de usuario
15	0x48	UUID de proximidad, séptimo byte	UUID de usuario
16	0x9C	UUID de proximidad, octavo byte	UUID de usuario
17	0xB6	UUID de proximidad, noveno byte	UUID de usuario
18	0x4C	UUID de proximidad, décimo byte	UUID de usuario
19	0x4A	UUID de proximidad, byte 11	UUID de usuario
20	0x83	UUID de proximidad, byte 12	UUID de usuario
21	0x00	UUID de proximidad, byte 13	UUID de usuario
22	0x14	UUID de proximidad, byte 14	UUID de usuario
23	0x67	UUID de proximidad, byte 15	UUID de usuario
24	0x20	UUID de proximidad, byte 16	UUID de usuario
25	Automóvil club británico	Primer byte mayor	Valor mayor
26	CAMA Y DESAYUNO	Segundo byte mayor	Valor mayor
27	CC	Primer byte menor	Valor menor
28	CC	Segundo byte menor	Valor menor
29	0xB3	Potencia de señal (SSI calibrada a 1 m)	Valor de potencia de la señal
30	Nivel de batería	Bnivel de batería	Bnivel de batería

Configuración de Lansitec BLE Beacon con un iPhone #

Nota: todos los parámetros están en codificación hexadecimal.

Paso 1: Busca y descarga “LightBlue” en la App Store.

Paso 2: Mantenga presionado el botón para encenderlo. Etiqueta de baliza B002. Una luz roja parpadea en el primer minuto.

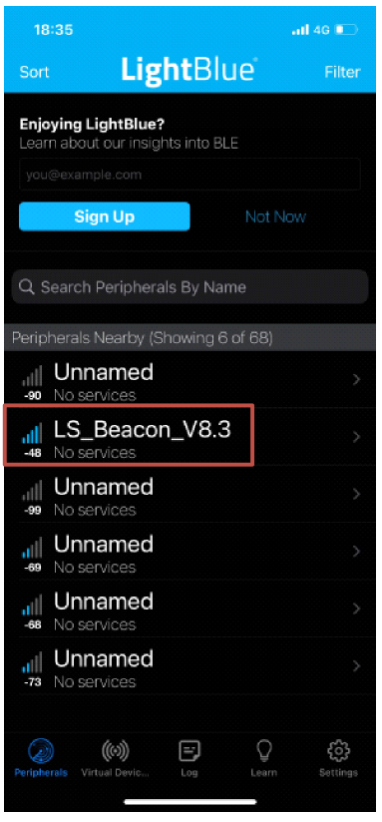

Paso 3: Abierto Azul claroHaga clic en la baliza "LS_Beacon_Vx.x" que aparecerá en la aplicación. Haga clic en la baliza dentro de 1 minuto después de encenderla; de lo contrario, deberá reiniciarla para acceder al modo de configuración.

Configuración principal #

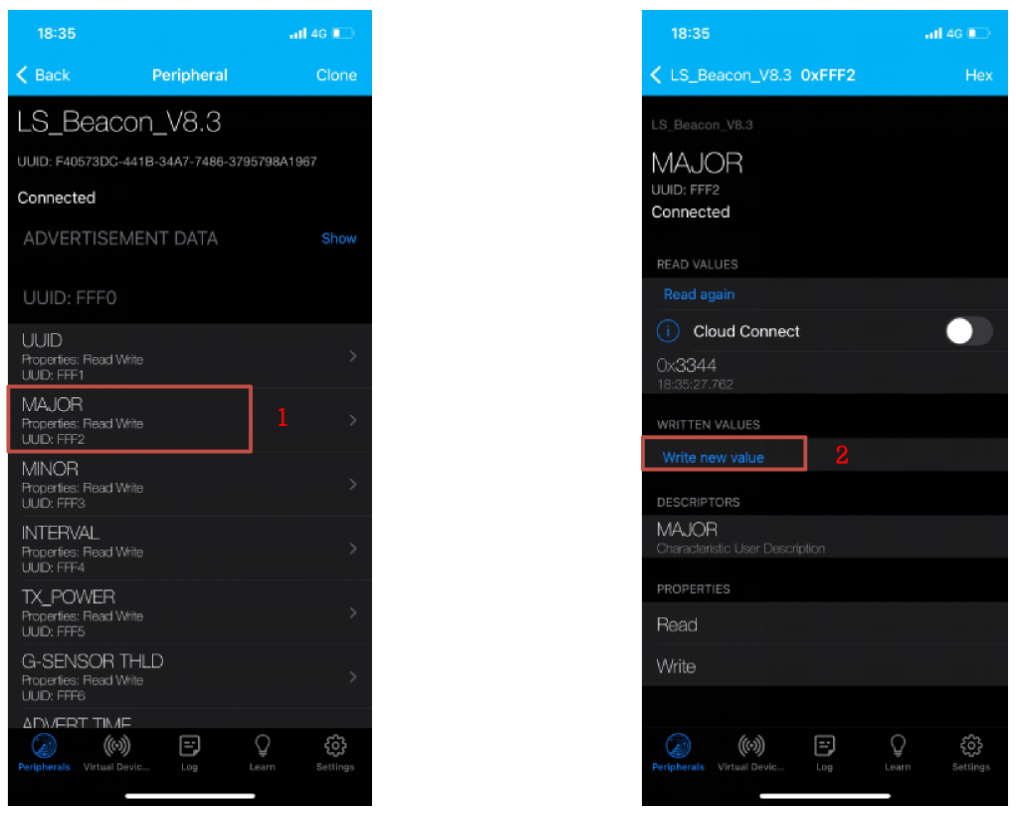

1. Haga clic en “Mayor” (paso 1).
2. Haga clic en “Escribir nuevo valor” (paso 2).

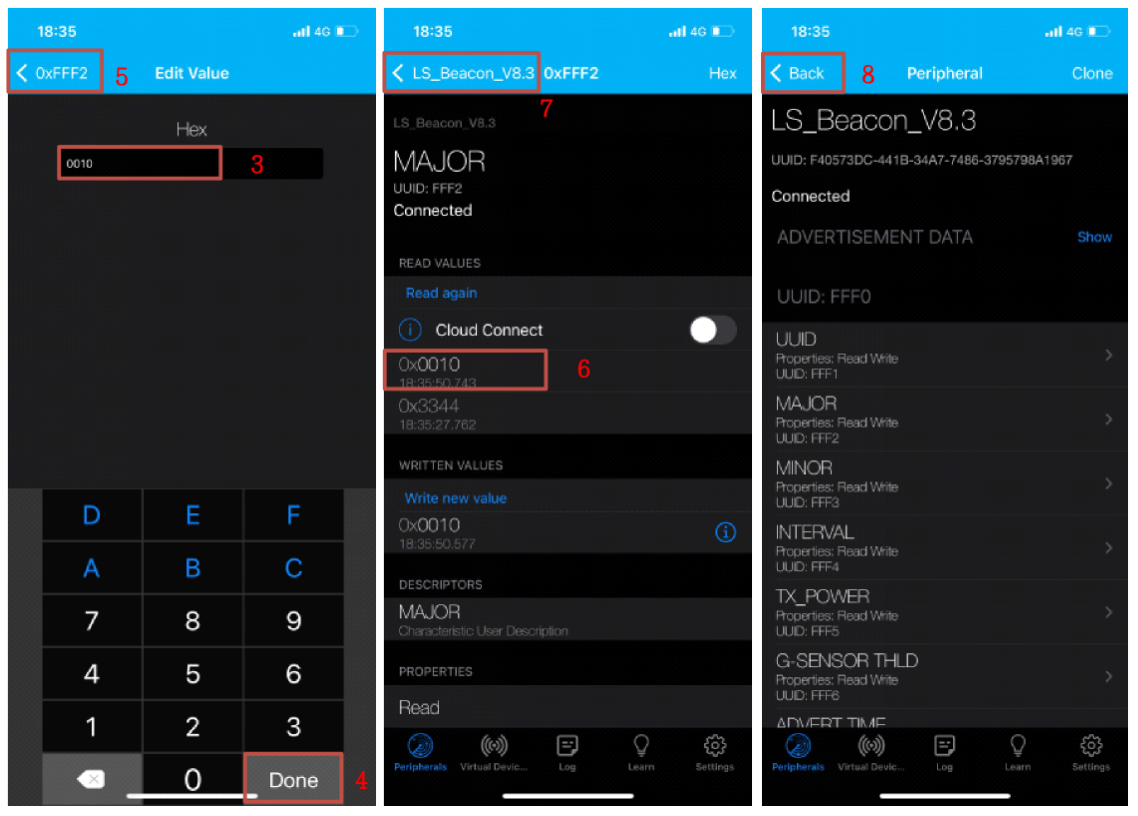

3. Ingrese un nuevo valor (paso 3) y haga clic en “Listo” (paso 4) para guardar y haga clic en “0xFFF2” (paso 5) para regresar a la página “Principal”.
4. El nuevo valor se muestra en el bloque de valores (paso 6) de la página "Principal", y el valor anterior aparece en gris. Haga clic en "LS_Beacon_V8.3" (paso 7) para volver a la página anterior.
5. Haga clic en "Atrás" (paso 8) para salir de la configuración. De lo contrario, el cambio no se guardará.

Configure "UUID", "Menor", "Intervalo", "Potencia TX", "Tiempo de retardo del acelerómetro" y "Tiempo de aviso" de la misma manera. Cierre LightBlue después de la configuración. La luz deja de parpadear después de la configuración.

Configuración del anuncio del nivel de batería #

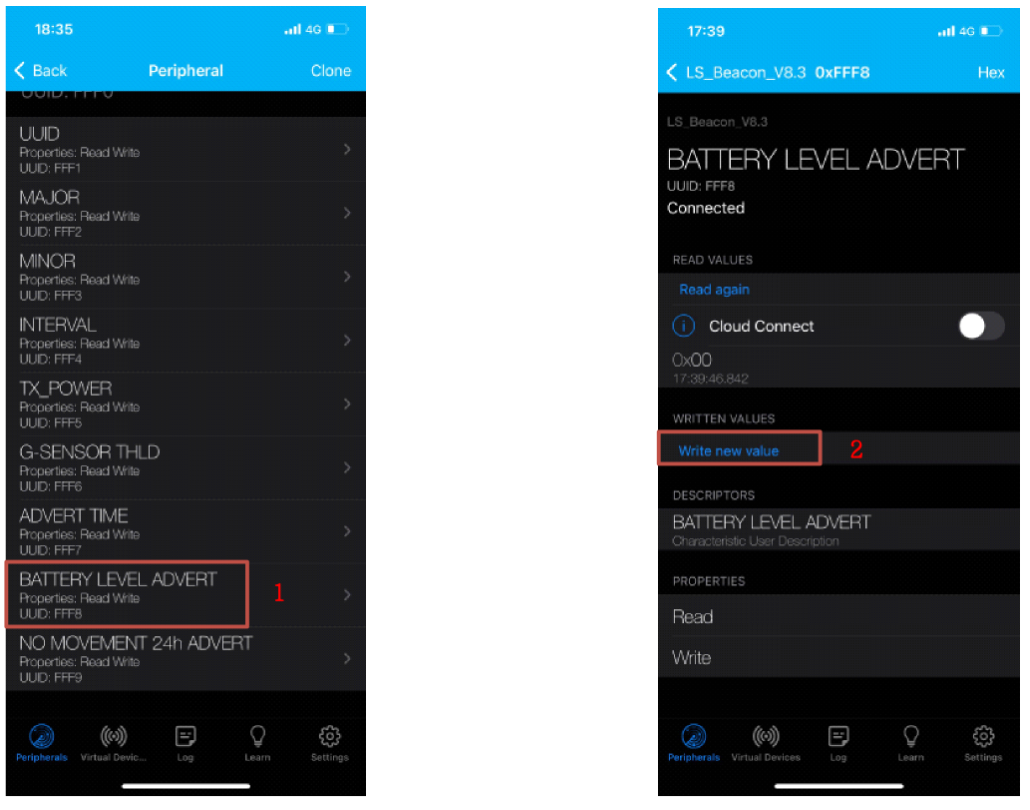

1. Haga clic en “Anuncio de nivel de batería” (paso 1).
2. Haga clic en “Escribir nuevo valor” (paso 2).

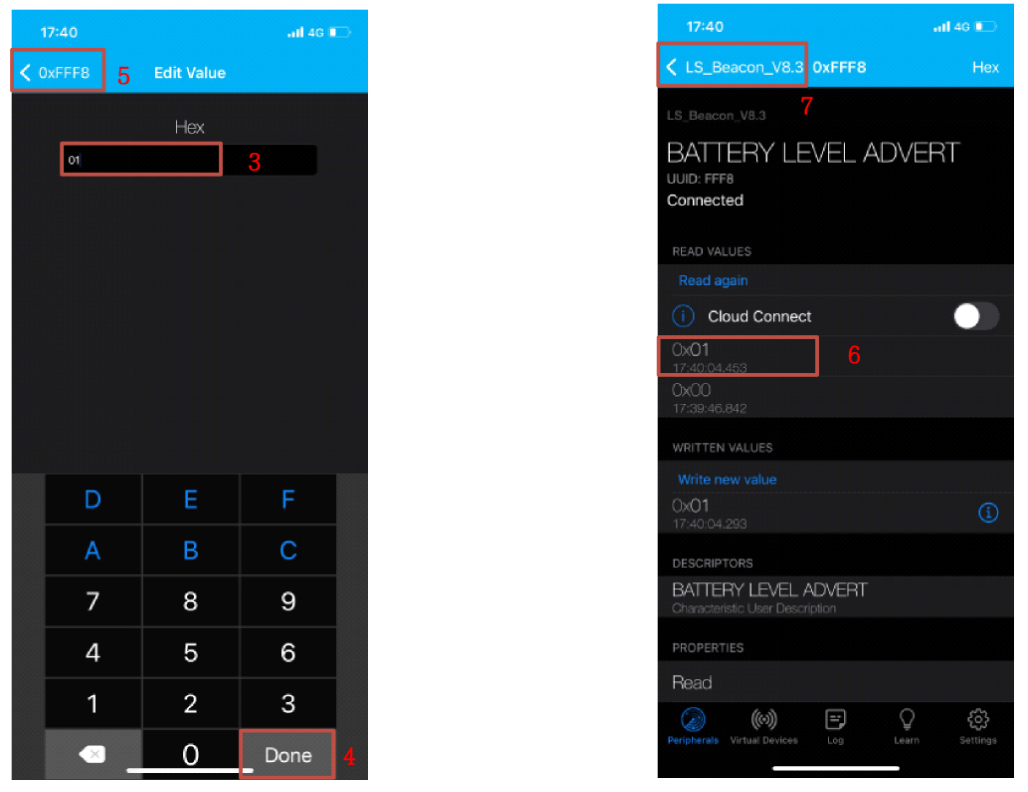

3. Introducir el valor "00" significa desactivar la función de aviso del nivel de batería y "01" significa activarla (paso 3). Haga clic en "Listo" (paso 4) para guardar y haga clic en "0xFFF8" (paso 5) para volver a la página "Aviso del nivel de batería".
4. El nuevo valor se muestra en el bloque de valores (paso 6) de la página “Anuncio de nivel de batería” y el valor anterior aparece en gris.
5. Haga clic en "LS_Beacon_V8.3" (paso 7) para volver a la página anterior. Luego, salga de la configuración. De lo contrario, el cambio no se guardará.

Configure "Anuncio de 24 horas sin movimiento" de la misma manera. Cierre LightBlue después de la configuración. La luz deja de parpadear después de la configuración.

También podemos preprogramar el “UUID”, “Mayor”, “Menor”, “Intervalo”, “TX_power”, “Accelerometer thld”, “Advert time”, “Battery Level Advert” y “No Movement 24h Advert” para usted e imprimirlo en la carcasa antes del envío.

Etiqueta de baliza Bluetooth B002 para duración de la batería #

Tabla 9: Duración de la batería (con el sensor de aceleración)

Intervalo de transmisión (ms)	100	500	1000	5000
Corriente promedio (μA)	154	33.8	17	5
Duración de la batería (mes)	3	15	29	104

Tabla 10: Duración de la batería (sin el sensor de aceleración)

Intervalo de transmisión (ms)	100	500	1000	5000
Corriente promedio (μA)	153	33	16	4.2
Duración de la batería (mes)	3	15	31	124

Nota:

Respecto a la precisión, varios factores influyen en la precisión de las mediciones de distancia con BLE RSSI.

1. Efecto de sombra: las señales pueden reflejarse en paredes y cristales a nuestro alrededor muchas veces durante la transmisión. DLa iffracción cambia la trayectoria de la señal. Esto da como resultado recibir una intensidad de señal inestable.
2. Hay muchos dispositivos con 2.4G, Wi-Fi, Bluetooth y Zigbee. La señal puede solaparse, lo que hace que la intensidad de la señal recibida sea inestable.
3. Debido a la limitación en la fabricación de semiconductores, la potencia TX no es estable.

Al utilizar una baliza para posicionamiento, tenga en cuenta el siguiente método para medir la distancia.

1. Mientras la baliza esté anunciando, tome muestras repetidamente del RSSI a una distancia de 1 metro durante un mínimo de 10 segundos.
2. Descarte el 10% más alto de las muestras RSSI.
3. Descarte el 20% más bajo de las muestras RSSI.
4. Promedia las muestras restantes para obtener el valor de potencia medida.

Recomendamos otros dos algoritmos para calcular la distancia y la posición:

1. Algoritmo de media móvil, documento Lansitec número 930-00171.
2. Calibración de posición, documento Lansitec número 930-00172.

Cómo instalar una etiqueta de baliza Bluetooth B002 #

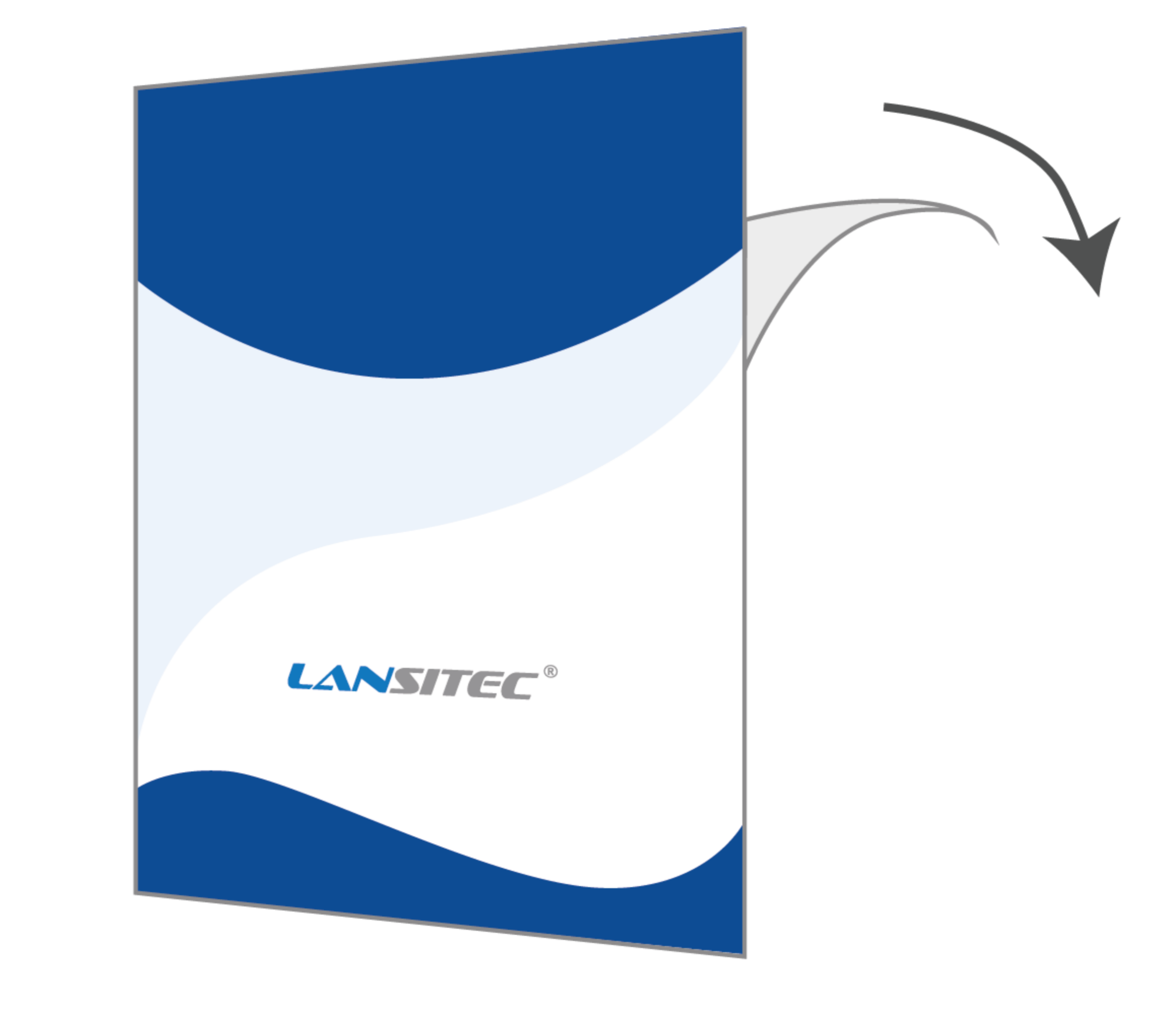

Rasga la cinta adhesiva de doble cara posterior y pégala donde quieras.

Embalaje #

Envasado por lotes

Embalaje de muestra

Información de pedidos #

Descripción	PAGnorte
Etiqueta BLE, ibeacon, 320 mAh	100-0B002
