Manual del usuario de la baliza Bluetooth B003 y B004

Introducción general #

El B003 y B004 La baliza detecta y anuncia el nivel de batería, además de anunciar paquetes BLE a intervalos fijos. Admite alertas de batería baja y un botón de pánico.

Especificaciones del producto #

Tabla 1: Especificaciones del producto

Protocolo	Beacon
Potencia de RF	0dBm por defecto, -20 a +5dBm potencia TX
Distancia	Máximo 80 m
Densidad para seguimiento en interiores	>10 m
Radiodifusión	Mínimo 100ms
Acelerómetro	Opcional
Consumo de energía	5 μA a intervalo de 5 s y potencia TX de 0 dBm
Batería	CR2032, 220 mAh
Peso	7,7 g
Dimensión	38 mm x 38 mm x 7 mm
Proceso de dar un título	FCCID: 2APPL-100-0B, CE

Descripción de la función #

Estado de encendido/apagado #

1. Encender: Presione el botón durante 3s y el LED parpadeará 10 veces.
2. Apagar: Presione el botón durante 3 segundos y el LED parpadeará 3 veces rápidamente.

Alerta de batería baja #

La baliza comprueba el voltaje cada hora. Si la carga de la batería es inferior a 20%, la baliza emitirá un pitido cada minuto como advertencia. Para detener la alarma, pulse el botón tres veces. La alarma se reanudará tras la siguiente comprobación de voltaje si la carga de la batería sigue baja.

Botón de pánico #

Cuando el botón de pánico está habilitado, el bit alto del campo Mayor (binario 1) indica el estado de pánico. La baliza anuncia el estado 10 veces con el intervalo establecido. Por ejemplo, si el Mayor es 0x0010 y el Menor es F1BC, el Mayor se convierte en 0x8010.

0x02 01 06 1A FF 4C 00 02 15 F2 A5 2D 43 E0 AB 48 9C B6 4C 4A 83 00 14 67 20 00 10 F1 BC B3 (botón de pánico no presionado)

0x02 01 06 1A FF 4C 00 02 15 F2 A5 2D 43 E0 AB 48 9C B6 4C 4A 83 00 14 67 20 80 10 F1 a. C. B3 (botón de pánico presionado)

El botón de pánico está activado por defecto. Si no lo necesita, póngase en contacto con Lansitec.

Potencia TX #

Intensidad de la señal enviada por la baliza. El valor predeterminado es 06 (0 dBm).

Tabla 2: Potencia TX

Tipo de valor	Valor	Potencia TX (dBm)
Maleficio	01	-20
	02	-16
	03	-12
	04	-8
	05	-4
	06	0
	07	4

Intervalo de publicidad #

El intervalo predeterminado entre anuncios de baliza es de 5 s, lo que significa que la baliza anuncia el paquete publicitario cada 5 s. El intervalo máximo de anuncio es de 10 s.

Tabla 3: Intervalo de publicidad

Tipo de valor	Valor	Iintervalo (metros)
Maleficio	01000000	100
	02000000	200
	03000000	300
	04000000	400
	05000000	500
	…	…
	64000000	10,000

Configuración del conmutador #

Las balizas B003 y B004 tienen una función de aviso de nivel de batería. Esta función determina si la baliza anuncia el nivel de batería.

Tabla 4: Configuración del conmutador

norteame	Valor	DDescripción
Anuncio de nivel de batería	00:Deshabilitado, 01:Habilitado,	Esta configuración determina si la baliza informa del nivel de batería. El valor predeterminado es 0.

Función publicitaria #

Paquete publicitario estándar #

La baliza anuncia un paquete publicitario estándar cuando la función de nivel de batería no está habilitada.

Tabla 5. Paquete publicitario estándar de iBeacon

Desplazamiento de bytes	Valor predeterminado	Descripción	Propiedades
0	0x02	Longitud de los datos: 2 bytes	Preámbulo constante
1	0x01	Tipo de dato: banderas	Preámbulo constante
2	0x06	Bandera LE y BR/EDR	Preámbulo constante
3	0x1A	Longitud de los datos: 26 bytes	Preámbulo constante
4	0xFF	Tipo de datos: datos específicos del fabricante	Preámbulo constante
5	0x4C	Datos del fabricante	Preámbulo constante
6	0x00	Datos del fabricante	Preámbulo constante
7	0x02	Datos del fabricante	Preámbulo constante
8	0x15	Datos del fabricante	Preámbulo constante
9	0xF2	UUID de proximidad, primer byte	UUID de usuario
10	0xA5	UUID de proximidad, segundo byte	UUID de usuario
11	0x2D	UUID de proximidad, tercer byte	UUID de usuario
12	0x43	UUID de proximidad, 4.º byte	UUID de usuario
13	0xE0	UUID de proximidad, quinto byte	UUID de usuario
14	0xAB	UUID de proximidad, sexto byte	UUID de usuario
15	0x48	UUID de proximidad, séptimo byte	UUID de usuario
16	0x9C	UUID de proximidad, octavo byte	UUID de usuario
17	0xB6	UUID de proximidad, noveno byte	UUID de usuario
18	0x4C	UUID de proximidad, décimo byte	UUID de usuario
19	0x4A	UUID de proximidad, byte 11	UUID de usuario
20	0x83	UUID de proximidad, byte 12	UUID de usuario
21	0x00	UUID de proximidad, byte 13	UUID de usuario
22	0x14	UUID de proximidad, byte 14	UUID de usuario
23	0x67	UUID de proximidad, byte 15	UUID de usuario
24	0x20	UUID de proximidad, byte 16	UUID de usuario
25	Automóvil club británico	Primer byte mayor	Valor mayor
26	CAMA Y DESAYUNO	Segundo byte mayor	Valor mayor
27	CC	Primer byte menor	Valor menor
28	CC	Segundo byte menor	Valor menor
29	0xB3	Potencia de señal (SSI calibrada a 1 m)	Valor de potencia de la señal

Paquete publicitario con nivel de batería #

La baliza también permite anunciar información del nivel de batería en el último byte. Capítulo 5.2 Configuración del anuncio del nivel de batería explica cómo habilitar esta función a través de “LightBlue”.

Tabla 6: Paquete publicitario con nivel de batería

Desplazamiento de bytes	Valor predeterminado	Descripción	Propiedades
0	0x02	Longitud de los datos: 2 bytes	Preámbulo constante
1	0x01	Tipo de dato: banderas	Preámbulo constante
2	0x06	Bandera LE y BR/EDR	Preámbulo constante
3	0x1B	Longitud de los datos: 27 bytes	Preámbulo constante
4	0xFF	Tipo de datos: datos específicos del fabricante	Preámbulo constante
5	0x4C	Datos del fabricante	Preámbulo constante
6	0x00	Datos del fabricante	Preámbulo constante
7	0x02	Datos del fabricante	Preámbulo constante
8	0x15	Datos del fabricante	Preámbulo constante
9	0xF2	UUID de proximidad, primer byte	UUID de usuario
10	0xA5	UUID de proximidad, segundo byte	UUID de usuario
11	0x2D	UUID de proximidad, tercer byte	UUID de usuario
12	0x43	UUID de proximidad, 4.º byte	UUID de usuario
13	0xE0	UUID de proximidad, quinto byte	UUID de usuario
14	0xAB	UUID de proximidad, sexto byte	UUID de usuario
15	0x48	UUID de proximidad, séptimo byte	UUID de usuario
16	0x9C	UUID de proximidad, octavo byte	UUID de usuario
17	0xB6	UUID de proximidad, noveno byte	UUID de usuario
18	0x4C	UUID de proximidad, décimo byte	UUID de usuario
19	0x4A	UUID de proximidad, byte 11	UUID de usuario
20	0x83	UUID de proximidad, byte 12	UUID de usuario
21	0x00	UUID de proximidad, byte 13	UUID de usuario
22	0x14	UUID de proximidad, byte 14	UUID de usuario
23	0x67	UUID de proximidad, byte 15	UUID de usuario
24	0x20	UUID de proximidad, byte 16	UUID de usuario
25	Automóvil club británico	Primer byte mayor	Valor mayor
26	CAMA Y DESAYUNO	Segundo byte mayor	Valor mayor
27	CC	Primer byte menor	Valor menor
28	CC	Segundo byte menor	Valor menor
29	0xB3	Potencia de señal (SSI calibrada a 1 m)	Valor de potencia de la señal
30	Nivel de batería	Bnivel de batería	Bnivel de batería

Configuración de Lansitec BLE Beacon con un iPhone #

Nota: todos los parámetros están en codificación hexadecimal.

Paso 1: Busca y descarga “LightBlue” en la App Store.

Paso 2: Mantenga pulsado el botón para activar la etiqueta de la baliza B003 y B004. Un LED rojo parpadea 10 veces.

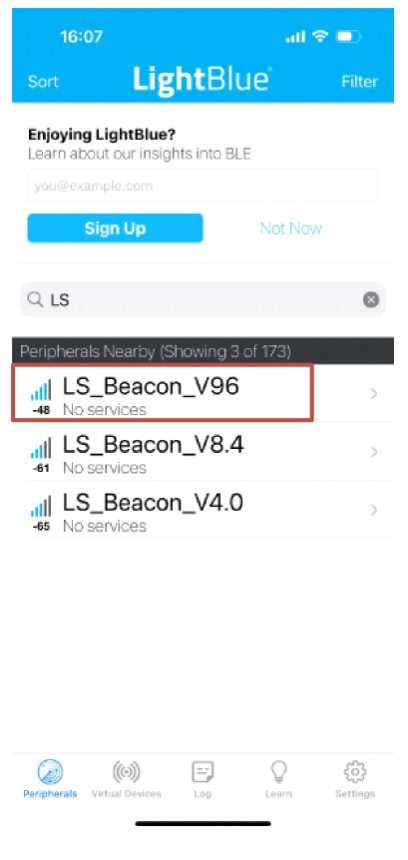

Paso 3: Abierto Azul claro Haga clic en la baliza "LS_Beacon_V96" que aparecerá en la aplicación. Se requiere una contraseña para conectarla; de lo contrario, solo podrá ver la configuración y no podrá modificarla.

Paso 3: Introduzca la contraseña: 116321.

Configuración principal #

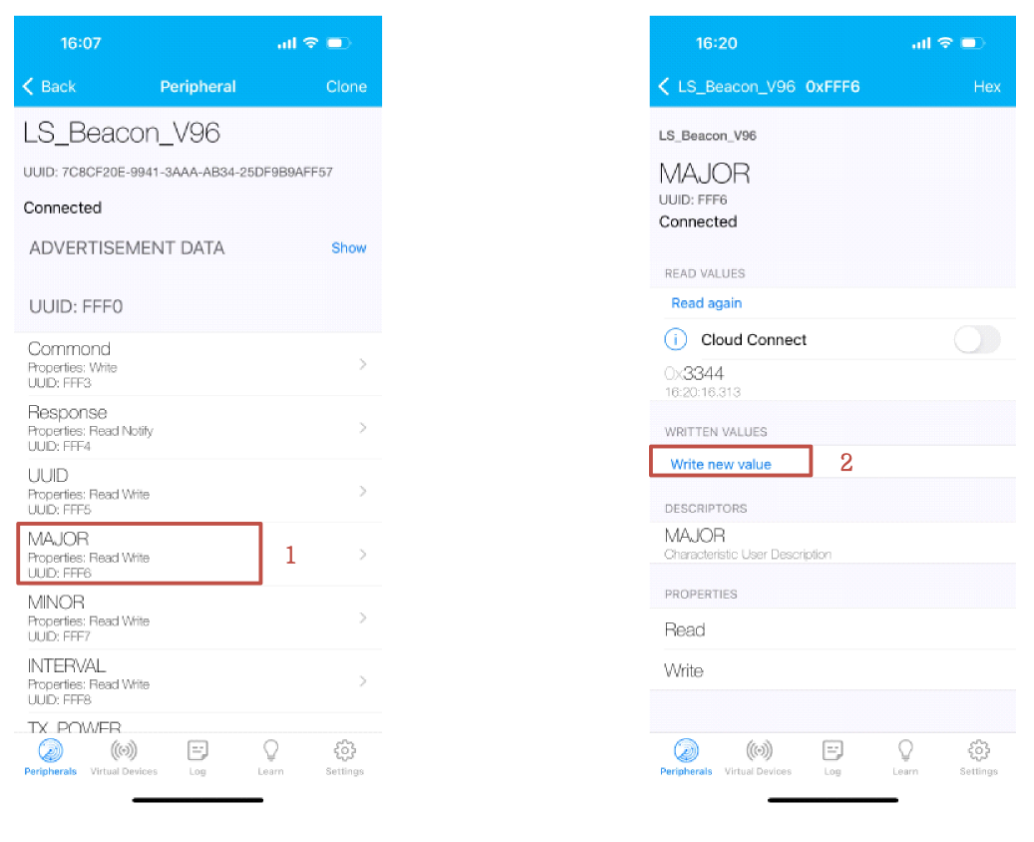

1. Haga clic en “Mayor” (paso 1).
2. Haga clic en “Escribir nuevo valor” (paso 2).

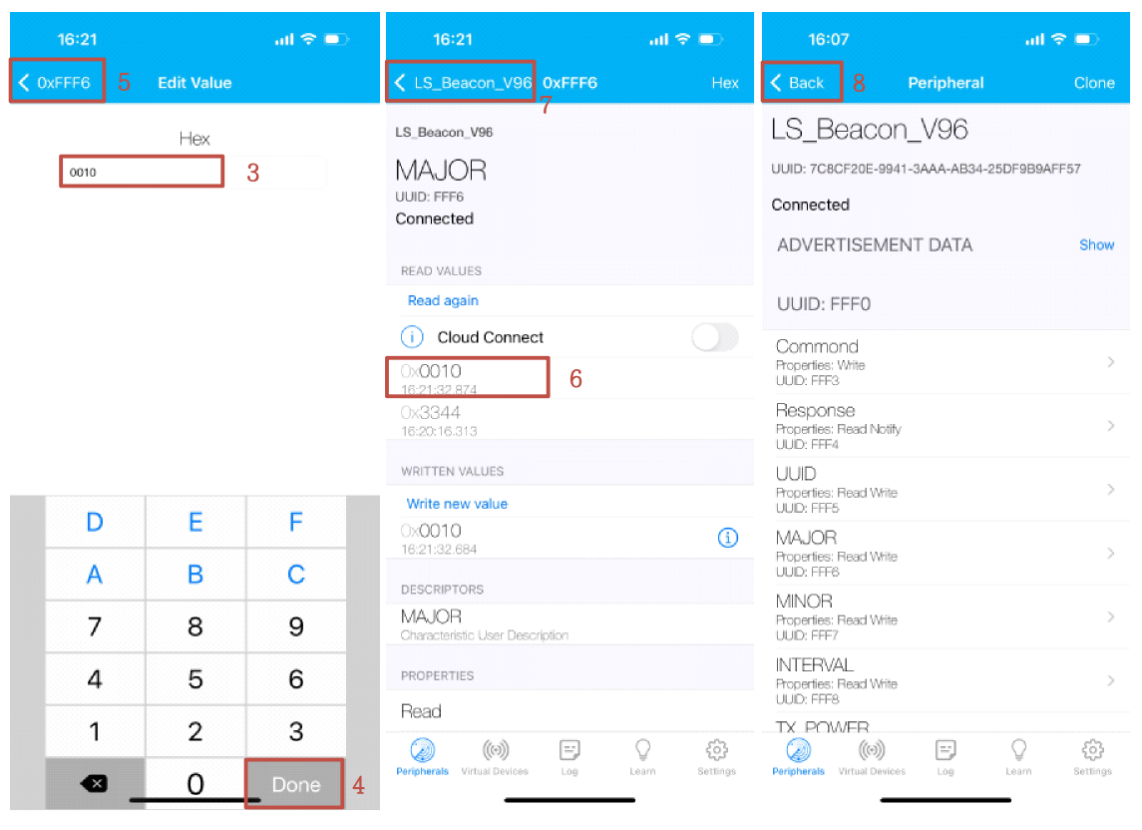

3. Ingrese un nuevo valor (paso 3) y haga clic en “Listo” (paso 4) para guardar, y haga clic en “0xFFF6” (paso 5) para regresar a la página “Principal”.
4. El nuevo valor se muestra en el bloque de valores (paso 6) de la página "Principal", y el valor anterior aparece en gris. Haga clic en "LS_Beacon_V96" (paso 7) para volver a la página anterior.
5. Haga clic en "Atrás" (paso 8) para salir de la configuración. De lo contrario, el cambio no se guardará.

Configure "UUID", "Menor", "Intervalo" y "Potencia_TX" de la misma manera. Cierre LightBlue después de la configuración. La luz deja de parpadear después de la configuración.

Configuración del anuncio del nivel de batería #

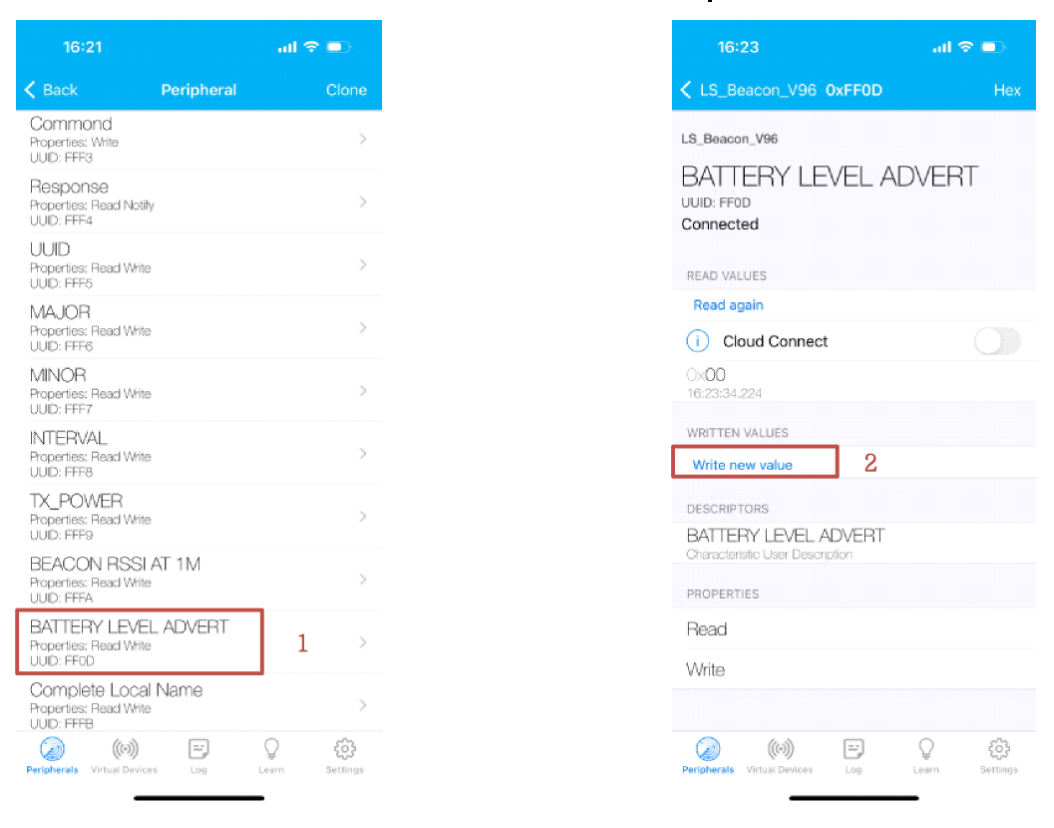

1. Haga clic en “Anuncio de nivel de batería” (paso 1).
2. Haga clic en “Escribir nuevo valor” (paso 2).

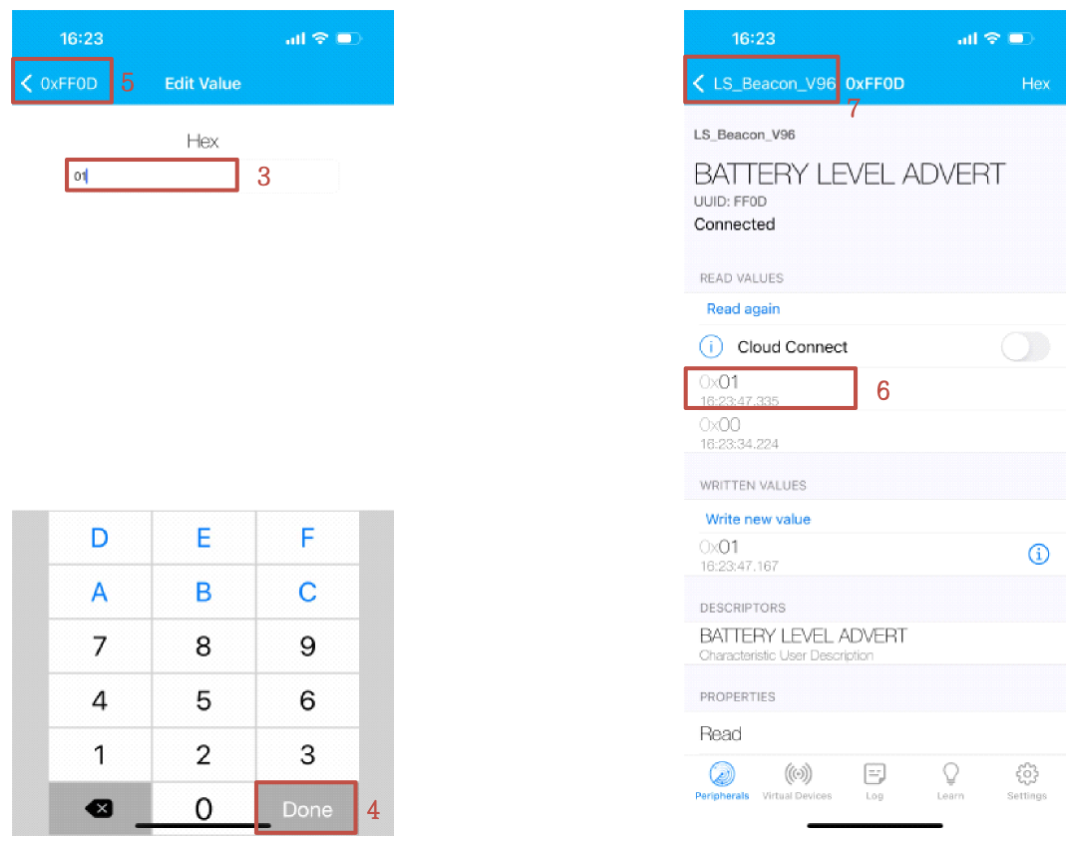

3. Introduzca el valor "00", que significa desactivar la función de aviso del nivel de batería, y "01", que significa activarla (paso 3). Haga clic en "Listo" (paso 4) para guardar y haga clic en "0xFF0D" (paso 5) para volver a la página "Aviso del nivel de batería".
4. El nuevo valor se muestra en el bloque de valores (paso 6) de la página “Anuncio de nivel de batería” y el valor anterior aparece en gris.
5. Haga clic en "LS_Beacon_V96" (paso 7) para volver a la página anterior. Luego, salga de la configuración. De lo contrario, el cambio no se guardará.

También podemos preprogramar el “UUID”, “Mayor”, “Menor”, “Intervalo”, “TX_power” y “Anuncio de nivel de batería” para usted e imprimirlos en la carcasa antes del envío.

Duración de la batería #

Tabla 7: Duración de la batería (con el sensor de aceleración)

Intervalo de transmisión (ms)	100	500	1000	5000
Corriente promedio (μA)	154	33.8	17	5
Duración de la batería (mes)	1.5	7	14	48

Tabla 8: Duración de la batería (sin el sensor de aceleración)

Intervalo de transmisión (ms)	100	500	1000	5000
Corriente promedio (μA)	153	33	16	4.2
Duración de la batería (mes)	1.5	7	15	58

Nota:

Respecto a la precisión, varios factores influyen en la precisión de las mediciones de distancia con BLE RSSI.

1. Efecto de sombra: las señales pueden reflejarse en paredes y cristales muchas veces durante la transmisión. DLa iffracción cambia la trayectoria de la señal, lo que da como resultado recibir una intensidad de señal inestable.
2. Hay muchos dispositivos con 2.4G, Wi-Fi, Bluetooth y Zigbee. La señal puede solaparse, lo que hace que la intensidad de la señal recibida sea inestable.
3. Debido a la limitación en la fabricación de semiconductores, la potencia TX no es estable.

Al utilizar una baliza para posicionamiento, tenga en cuenta el siguiente método para medir la distancia.

1. Mientras la baliza esté anunciando, tome muestras repetidamente del RSSI a una distancia de 1 metro durante un mínimo de 10 segundos.
2. Descarte el 10% más alto de las muestras RSSI.
3. Descarte el 20% más bajo de las muestras RSSI.
4. Promedia las muestras restantes para obtener el valor de potencia medida.

Recomendamos otros dos algoritmos para calcular la distancia y la posición:

1. Algoritmo de media móvil, documento Lansitec número 930-00171.
2. Calibración de posición, documento Lansitec número 930-00172.

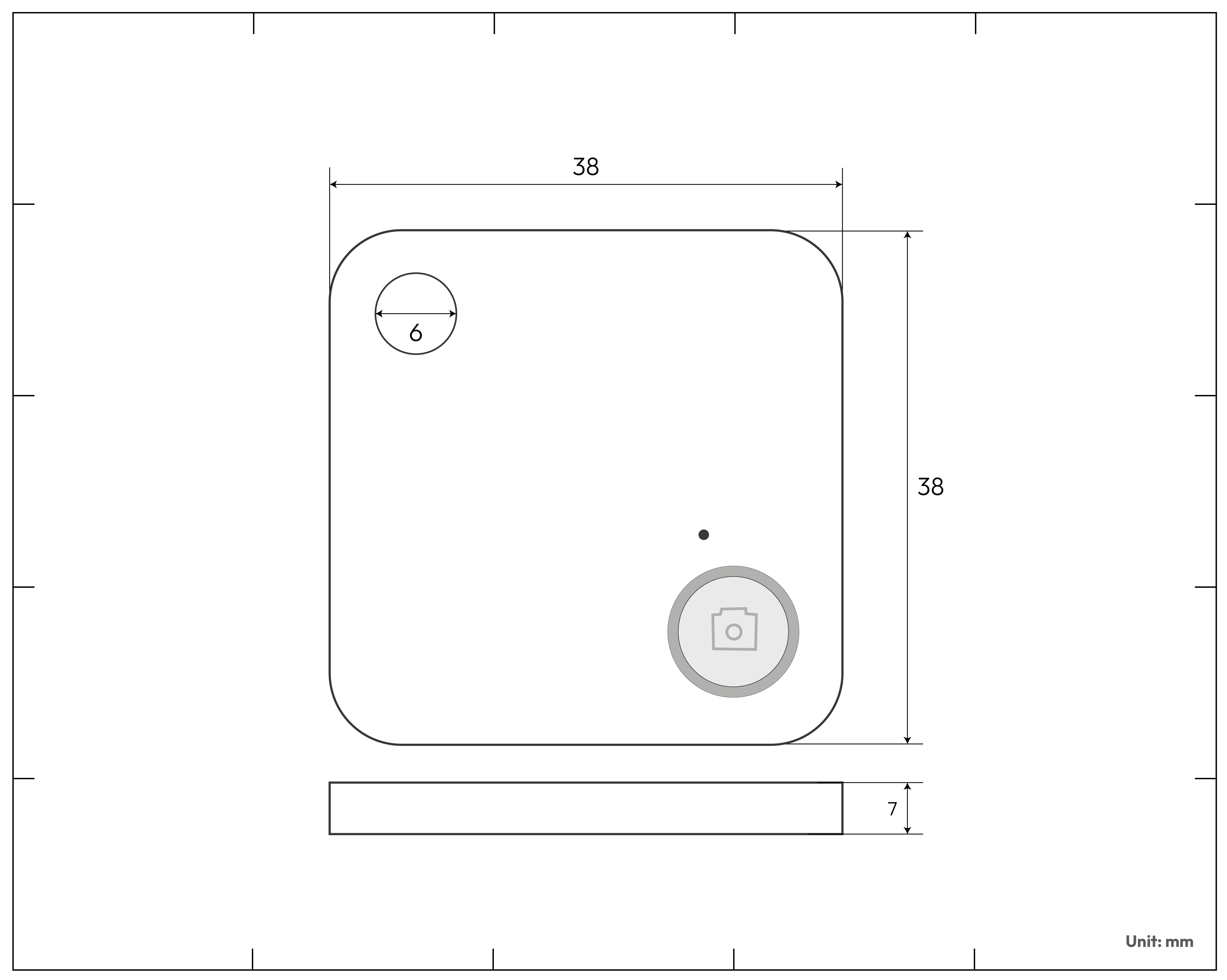

Cómo instalar una baliza Bluetooth B003 y B004 #

Cómo reemplazar las baterías B003 y B004 de la baliza Bluetooth #

Embalaje #

Envasado por lotes #

Embalaje de muestra #

Información de pedidos #

Descripción	PAGnorte
Etiqueta Bluetooth B003, longitud lateral de 37 mm, 230 mAh	100-0B003
Etiqueta Bluetooth B004, 38 x 38 x 7 mm, 230 mAh	100-0B004
